水库水位是防洪调度、水资源管理和工程安全的核心监测指标。传统的水位测量方式，如建造水位井的浮子式、压力式传感器，不仅建设成本高，且易受泥沙淤积、生物附着等因素影响，维护工作量大。随着水情自动化系统的发展，非接触式测量技术逐渐成为主流。其中，高频雷达水位计凭借其高精度、强抗干扰、免维护等优势，在水库水位监测领域展现出广阔的应用前景。
一、雷达水位计技术原理与核心优势
1.1 测量原理
雷达水位计采用调频连续波（FMCW）技术，通过天线发射频率连续调制的毫米波信号，并接收水面反射的回波。发射信号与回波信号的频率差与天线到水面的距离成正比，经FFT频谱分析即可精确计算出水位高度。76-81GHz频段属于毫米波波段，相比传统微波雷达，具有更高的分辨率和更强的穿透能力。
1.2 核优势
高精度：测量误差可达±2‰FS，实测案例中80GHz雷达水位计在平静与波浪条件下均能保持±2mm的精度，满足水文规范严苛要求。
强环境适应性：毫米波可穿透雨雾、粉尘，不受温度梯度、气压变化影响，真正实现全天候稳定测量。产品防护等级达IP68，完全防尘防水，适合野外潮湿环境。
窄波束抗干扰：高频信号波束角极窄，可有效避开岸边扶梯、坝体、格栅等固定障碍物，避免虚假回波干扰。
免维护设计：非接触测量无需清理探头，外壳光滑无积水积尘结构，大幅降低偏远站点维护成本。
智能化集成：支持4-20mA/Modbus输出，可直接接入水情自动测报系统；内置智能算法滤除波浪、漂浮物引起的虚假回波，确保数据可靠。
二、水库水位测量方案设计
2.1 系统架构
水库水位测量是水情自动测报系统的组成部分，由三部分组成：
遥测站：安装雷达水位计及数据采集终端（RTU），自动采集水位数据。
传输通道：通过有线（RS485）、无线（GPRS/4G）或北斗卫星等方式将数据发送至中心站。
中心控制站：接收、处理、存储数据，为防汛调度提供决策支持。
2.2 设备选型

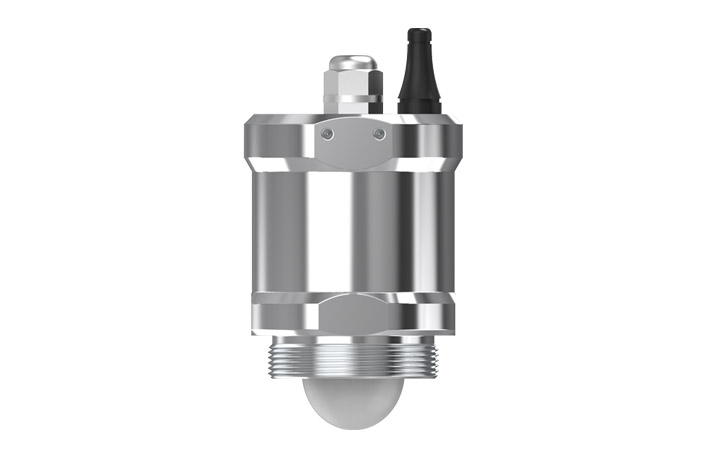

针对水库工况，推荐选用声科电子80GHz高频雷达水位计，其关键参数：
量程：5m、10m、15m、20m可选，满足不同坝高需求。
精度：±2‰FS，可选更高精度等级。
输出：二线制4-20mA电流环叠加Modbus数字通信。
供电：DC 24V（22V～30V），低功耗设计便于太阳能供电。
调试：支持手机APP蓝牙无线调试，无需开盖，安全便捷。
2.3 安装要点
安装位置与方式直接影响测量效果，依据说明书第八章建议：
避开干扰源：严禁安装在扶梯、进水口、坝体边缘正上方，雷达波束应垂直照射水面，避免斜射产生多次反射。
处理特殊结构：对于有格栅、梯位的区域，需确保波束避开障碍物，必要时通过软件设置空罐频谱抑制干扰。
环境防护：高寒地区使用仪表保护箱，强日照地区加装遮阳板，防止内部温度过高。
2.4 参数配置
通过手机APP进行参数设置：
基本量程：设定为雷达天线至最低水位的距离。
4mA/20mA位置：对应水库的死水位和校核洪水位（或最高水位），确保电流输出线性映射水位变化。
阻尼时间：水面波浪较大时可适当增加阻尼时间（如10秒），使输出平滑稳定。
通讯参数：设备地址、波特率（默认9600）需与中心站一致。
三、应用案例分析：湖南邵阳某水库80GHz雷达水位计应用
3.1 项目背景
该水库位于多雨山区，承担着下游城乡供水、灌溉及防洪任务。水位监测的准确性与连续性直接关系到调度决策与工程安全。项目初期曾试用26GHz喇叭口雷达液位计，但在实际运行中暴露出明显问题：
环境干扰严重：喇叭口结构易积聚雨水、凝结水汽，长期暴露户外还面临蜘蛛结网等问题，导致雷达波发射与接收受到严重干扰。
信号衰减失真：在雨雾、低温等复杂气象条件下，测量信号衰减明显，偶尔出现数据跳变甚至中断。
维护频率高：需要定期清理喇叭口，维护成本较高，在偏远水库站点实施困难。
3.2 解决方案与成效

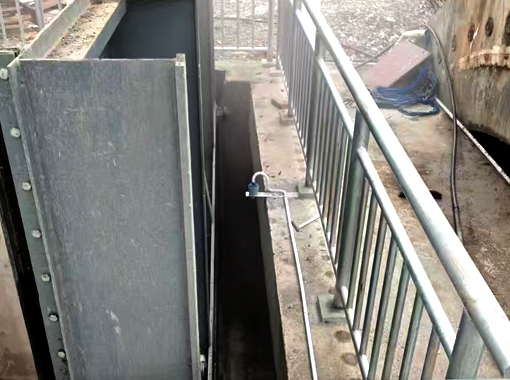

针对上述问题，项目组全面引入了声科电子80GHz雷达水位计，实现了技术升级：
硬件升级：防护等级达IP68，完全防尘防水，解决了积水、结网问题；外形小巧紧凑，安装灵活。
技术升级：80GHz高频技术配合智能信号处理算法，有效识别并过滤雨雪、波浪、漂浮物等引起的虚假回波。
应用成效：
数据可靠性：连续运行数月，数据有效获取率超过99.8%，未出现因天气或环境导致的信号中断。
测量精度：在平静与波浪条件下均保持±2mm的高精度，满足水文规范要求。
维护成本：因结构优化且无积水结网问题，日常几乎免维护，人力与物资投入大幅减少。
适应性：在暴雨、雾天、低温等多种恶劣气象中表现稳定，真正实现了7×24小时不间断监测。
水库管理处相关负责人评价：“声科电子这款雷达水位计不仅解决了我们长期以来的监测干扰问题，其安装简便、免维护的特点也极大减轻了现场工作人员负担。数据稳定可靠，为科学调度提供了坚实基础。”
