声科电子80GHz雷达物位计诊断与状态监测

为保障声科电子80GHz雷达物位计长期稳定、精准可靠运行，充分发挥其高频雷达测距、高精度测量的设备优势，需常态化开展设备状态监测与故障诊断工作。本文系统梳理80GHz雷达物位计的关键监测参数、内置诊断功能、回波曲线分析方法及故障代码处置流程，为设备日常运维、状态研判及故障排查提供标准化技术依据。

一、核心连续监测参数

声科电子80GHz雷达物位计的核心诊断参数可通过本机显示屏或通讯接口读取。该设备依托80GHz高频雷达信号实现测量，对信号状态、运行工况敏感度较高，持续监测参数数值及变化趋势，可提前预判设备隐患，规避测量失准、信号异常等问题。各关键参数的正常范围及监测意义如下：

回波强度：指真实物位对应的回波信号幅度。适配声科电子80GHz高频测量特性，高介电常数介质工况下，正常取值应大于20dB。回波强度数值越高，信号质量越好，高频测量精度越有保障；数值偏低易引发测量波动、信号失锁等故障，影响高频精准测量优势。

回波阈值：设备识别有效回波的最低信号门槛，默认值12dB，支持手动调节，适配多工况测量场景。阈值设置过高，会过滤微弱的真实物位信号，导致测量数据缺失；设置过低则易引入环境噪声，造成测量干扰、数据失真，无法发挥80GHz雷达抗干扰、高精度的核心优势。

增益：为接收信号的放大倍数，支持自动适配或手动设定，适配声科电子80GHz雷达信号接收机制。增益数值可直观反映现场信号工况，若增益长期处于偏高状态，多为天线积污、设备安装偏差等问题造成的信号接收异常，需及时运维排查。

内部温度：声科电子80GHz雷达物位计电子元器件的工作温度，标准工作区间为-40℃~+80℃。当温度接近或超出极限范围时，设备将触发Bit7报警，射频模块停止工作，仪表终止正常测量，规避高温、低温工况下的设备损坏与测量误差。

信号质量（SNR信噪比）：综合评判80GHz雷达信号优劣的核心指标，无固定标准值。信噪比越高、波动越小，高频信号稳定性越好，测量数据越精准；若波动幅度较大，表明现场存在电磁干扰、设备振动等不良工况，易影响设备高频测量性能。

二、设备诊断功能使用方法

声科电子80GHz雷达物位计内置专业诊断工具，针对高频雷达测量特性优化设计，可直观核查设备运行状态、校验高频信号链路完整性，辅助运维人员快速定位问题，保障设备稳定运行，核心功能操作方式如下：

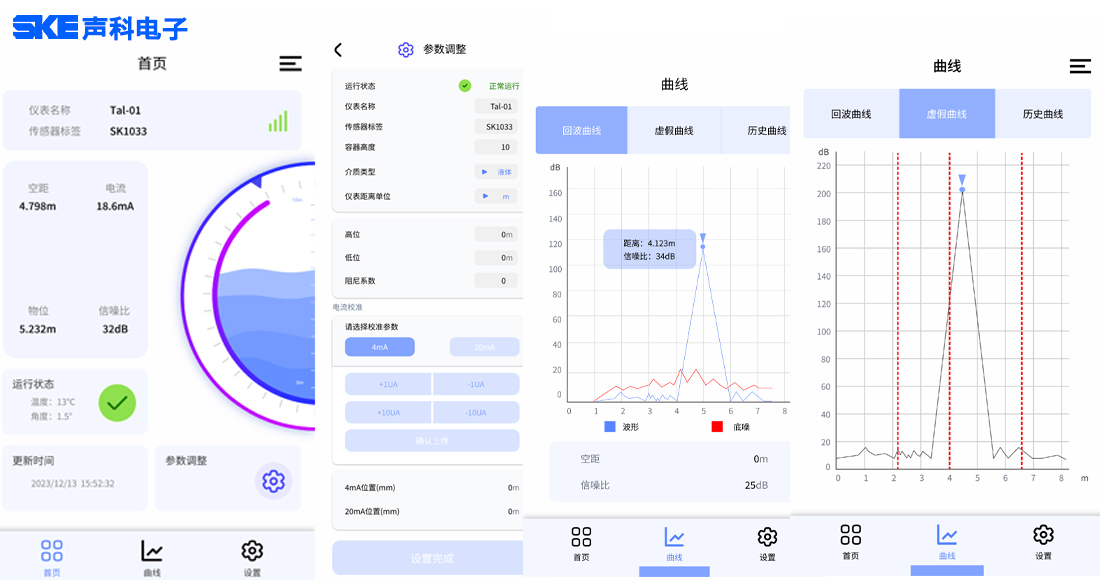

波形查看功能：进入仪表【诊断设置】—【查看波形】界面，可切换查看实时回波曲线、已学习虚假回波曲线及历史物位趋势曲线，精准掌握80GHz雷达信号反射状态与物位测量运行工况，快速识别高频信号异常。

仿真校验功能：在【诊断设置】—【仿真】界面启用电流仿真功能，可脱离实际物位工况，独立校验声科电子80GHz雷达物位计整机高频信号链路的传输精度与工作有效性，快速排查链路故障，保障设备测量精度达标。

三、回波曲线分析要点

回波曲线是声科电子80GHz雷达物位计信号状态分析、异常识别的核心依据，可直观反映80GHz高频雷达的现场信号反射特征，精准适配设备高精度测量需求，各维度参数与信号特征解读如下：

曲线横坐标代表测量距离，单位为米或英尺，以声科电子80GHz雷达物位计安装位置为测量起点；纵坐标代表信号强度，单位为分贝（dB），用于表征高频信号强弱。

真实液位回波：曲线中呈现的显著峰值，峰值对应的横坐标位置即为实际液位高度，是80GHz雷达用于物位精准计算的有效核心信号。

虚假回波：除真实液位回波外的各类异常峰值，主要由罐壁、罐体内部构件反射形成，属于无效干扰信号，易干扰80GHz高频信号识别，影响测量准确性。

噪声信号：曲线细微且无规律的波动，由现场电磁干扰、设备及罐体振动等因素导致，会降低80GHz雷达信号稳定性，轻微影响测量精度。

信号阈值：区分有效回波与噪声信号的判定基准，仅高于阈值的信号会被设备识别、运算并输出测量数据，是保障声科电子80GHz雷达物位计高精度、稳定测量的关键判定条件。

四、故障诊断代码处置流程

声科电子80GHz雷达物位计触发故障报警、弹出故障代码时，需遵循标准化流程分步处置，高效排查并解决设备异常，快速恢复设备高频精准测量性能，具体流程如下：

一是完整记录设备故障代码（如E40），确保故障信息准确无误；二是对照声科电子80GHz雷达物位计故障码手册，初步判定故障类型与诱因；三是参照说明书9.7节初步应对措施，开展基础检查与故障整改；四是若初步排查无法消除故障，需整理仪表型号、序列号、故障现象、回波曲线图等完整资料，联系厂家技术支持进行专业检修。
