80GHz调频连续波雷达液位计是当下工业液位测量的主流高精度设备，凭借高频穿透性强、抗蒸汽、抗粉尘、无盲区、免维护的优势，广泛应用于化工、水处理、石油、食品医药等行业的罐体液位监测。电气接线是保障设备稳定运行、测量数据精准的核心环节，接线不规范极易出现信号波动、数据漂移、设备短路损坏甚至停机故障。
为此，声科电子资深仪表工程师结合多年现场调试、设备运维经验，整理出标准化、可直接落地的80GHz雷达液位计接线全流程，涵盖前置准备、分步接线、不同制式接法、接地规范、验收调试及禁忌事项，适配声科全系80GHz高频雷达液位计产品，同时兼容市面同类型主流设备。
一、接线前置准备：安全与配件核查（必做）
工业仪表接线首要遵循安全第一、规范前置原则，所有操作必须在断电状态下进行，严禁带电接线、改线，避免击穿仪表主板、烧毁端子。
1.1 安全条件确认
现场断电挂牌，确认设备供电回路完全断电，使用万用表检测线路无残留电压；高空、防爆罐体作业需穿戴防护用具，防爆工况严格遵循防爆接线规范，杜绝安全隐患。
1.2 工具与配件准备
准备24V直流稳压电源、屏蔽双绞线（工业专用）、万用表、压线钳、绝缘胶带、防水格兰头、接地黄绿线、端子压线鼻；线缆优先选用0.75~1.5mm²屏蔽双绞线，适配工业信号传输需求，抗干扰能力更强。
1.3 设备外观核查
开箱检查80GHz雷达液位计机身完好，接线端子无氧化、无变形、无烧蚀，铭牌参数与工况匹配；确认仪表为工业通用的两线制4-20mA+HART主流制式，部分定制四线制设备可参照文末专项接法。
二、设备结构与端子定义（核心认知）

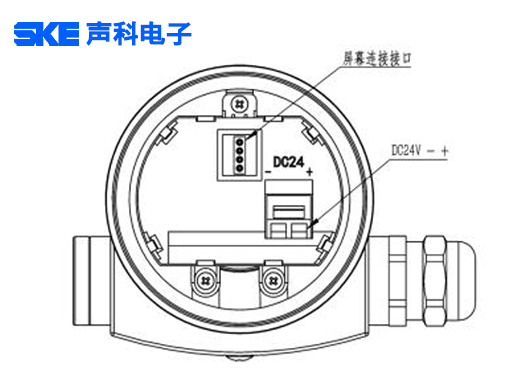

声科80GHz雷达液位计采用一体化单腔外壳设计，接线区域集中在仪表腔体内部，拆卸上盖、取下显示模块后，即可看到标准接线端子排，端子标识清晰、统一规范，杜绝接线混淆。
通用端子定义：电源信号公共端子、接地端子，部分带RS485通讯功能的机型增设通讯正负端子。设备默认支持24VDC直流供电，集成4-20mA模拟量信号输出与HART协议通讯，无需额外加装转换模块。
三、标准化分步接线流程（实操核心）
3.1 线缆预处理
剥离线缆外层护套，保留合适长度线芯，剥除线芯绝缘皮（长度适配端子深度，避免过长裸露、过短压接不实）；将线芯压接专用压线鼻，保证接线牢固，杜绝虚接、松脱；屏蔽层预留专用接地端，严禁随意剪断或包裹。
3.2 主体接线操作（两线制主流接法）
两线制是80GHz雷达液位计最常用的接线方式，供电与信号共用一组线缆，布线简洁、故障率低，适配绝大多数工业PLC、DCS控制系统。
1. 打开仪表顶部防水上盖，沿OPEN标识方向取下显示屏幕，露出内部接线端子排；
2. 端子正极（+）：连接24V直流电源正极，同时对应控制系统4-20mA信号采集正极；
3. 端子负极（-）：连接24V直流电源负极，同时对应控制系统4-20mA信号采集负极；
4. 接线时将压线鼻完全插入端子孔，拧紧固定螺丝，确保线芯无松动、无外露铜丝，避免短路、漏电；
5. 线缆穿过防水格兰头，适度锁紧，保证腔体密封，防止水汽、粉尘进入设备内部造成故障。
3.3 四线制专项接线（定制机型）
针对高精度、远距离信号传输工况使用的四线制80GHz雷达液位计，电源与信号线路独立分离，接线区分明确：
1. 电源端子：单独接入24VDC正负极，专为设备供电，不参与信号传输；
2. 信号端子：独立4-20mA正负极，单独对接控制系统信号采集端；
3. 通讯端子：带RS485功能的机型，按端子正负标识对接通讯线路，实现远程数据传输与参数调试。
四、接地与屏蔽处理（抗干扰关键）
80GHz高频雷达信号对电磁干扰极为敏感，规范接地、屏蔽处理是避免数据跳动、测量误差的关键，也是最容易被忽视的接线重点。
4.1 设备接地规范
采用≥2.5mm²黄绿专用接地导线，将仪表接地端子与现场专用接地网可靠连接，接地电阻≤4Ω；严禁与变频器、大功率电机等设备共用接地极，避免杂波干扰雷达信号。
4.2 线缆屏蔽处理
屏蔽双绞线屏蔽层采用单端接地标准接法，仅在控制柜端统一接地，仪表端屏蔽层悬空绝缘，杜绝两端接地形成环流干扰，有效抵御现场电磁、变频设备干扰，保障信号稳定。
五、接线后复查与通电验收
接线完成后严禁直接通电，必须按照声科电子标准化验收流程逐项核查，确认无误后方可投用，从源头规避设备故障。
5.1 外观线路复查
核对所有端子接线对应关系，无错接、漏接、反接；线路排列整齐无交叉，端子无裸露铜丝、无松动；防水格兰头锁紧到位，腔体密封完好，满足现场防尘防水要求。
5.2 电气性能检测
使用万用表通断档检测线路无短路、断路，电阻值正常；确认控制系统负载电阻≥250Ω，满足HART协议通讯基础要求，保障后期远程调试、参数修改功能正常。
5.3 通电调试验证
缓慢接通24V直流电源，观察仪表电源指示灯常亮、无报警故障码；等待设备自检完成后，查看本地显示液位数据，同时对比控制系统接收的4-20mA信号，确认数据同步、无漂移、无跳变，即为接线合格。
六、接线禁忌与常见故障规避
结合声科电子多年售后调试经验，总结现场接线高频问题与禁忌，帮助用户快速避坑：
1. 严禁带电插拔接线端子，极易瞬间击穿仪表主板，造成设备永久性损坏；
2. 禁止线缆虚接、铜丝外露，长期运行会导致信号中断、设备间歇性故障；
3. 杜绝接地不规范、屏蔽层乱接，是液位数据跳动、测量不准的首要诱因；
4. 防爆工况严禁私自更改接线、破坏设备防爆密封结构，否则会丧失防爆资质，存在安全隐患；
5. 禁止使用非屏蔽普通线缆布线，无法抵御工业现场电磁干扰，无法保障测量精度。
七、声科电子工程师总结
80GHz雷达液位计接线看似简单，实则细节决定设备稳定性与测量精度。核心要点可概括为：断电操作、端子对应、屏蔽规范、接地达标、逐项验收。声科电子全系80GHz雷达液位计均遵循标准化电气设计，端子标识清晰、接线逻辑通用，严格按照上述流程操作，可最大限度降低设备故障率，保障液位测量长期稳定、数据精准，适配各类复杂工业工况。
若遇到特殊工况（高温、高压、强干扰、防爆区域）接线问题，可随时咨询声科电子技术团队，获取一对一专属接线调试指导。
