雷达液位计是工业罐体物位测量的核心仪表,安装精度直接决定测量数据的准确性与设备长期运行稳定性。声科电子作为专业物位测量设备制造商,旗下雷达液位计覆盖液体、固体多类工况,遵循标准化安装流程可充分释放设备性能,降低后期运维成本。本文结合产品设计规范,详细梳理声科电子雷达液位计从开箱验收到调试投用的完整操作步骤。
一、开箱检查与核对
打开包装后,请立即对雷达液位计进行以下检查:
外观完整性:确认仪表外壳无磕碰、裂缝或变形,天线透镜清洁完好。
附件清点:核对说明书、安装支架(选配)、密封垫圈法兰、螺栓等配是否齐全,型号规格与采购要求一致。
铭牌核对:确认产品型号铭牌信息与订购要求相符。
二、基本参数设置:物位与空距
空距是指安装基准面到物位平面的距离,物位则是雷达实际测量范围减去空距后的数值。这两个参数必须依据罐体实际尺寸精确输入进仪表,为后续准确测量奠定基础。可通过按键/蓝牙APP进行操作,在仪表的人机交互界面直接输入数值。
三、信号调试
3.1 初始信号检测
完成安装与参数设定后,开启雷达液位计,观察是否有初始回波信号。正常情况下,曲线界面会显示规则波段。若信号微弱或无信号,应排查天线是否被遮挡、安装位置是否恰当。
3.2 虚假回波抑制
工业环境中,罐壁、内部构件等会产生虚假回波。利用声科电子雷达液位计的虚假回波抑制功能,在设置界面设定抑制区间和阈值,可有效滤除干扰,使测量聚焦于真实液位反射波。
四、机械安装与定位
安装时请注意以下要点:
液体应用:安装法兰尽量与液面平行,确保发射电磁波垂直入射液面。
固体应用:可适当放宽安装角度;若物料堆积角大且要求盲区小,建议使用万向结构调整发射方向,使其近乎垂直倾斜料面。
避开干扰物:雷达波束范围内应避免搅拌叶片、人梯、凸出物等干扰,必要时进行“虚假回波学习”。
五、典型工况安装示例

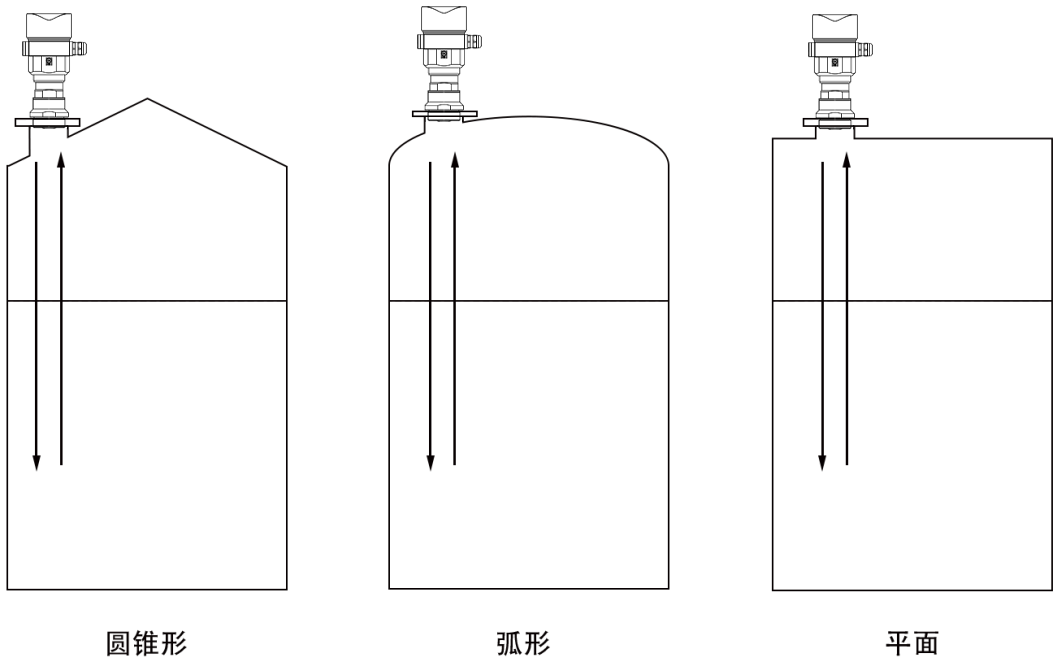

常见罐体:按最佳安装方式布置,保证信号垂直入射

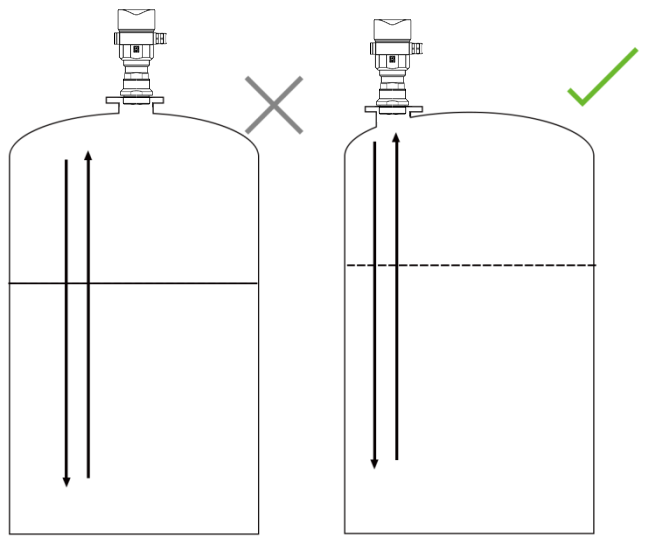

锥形顶容器:仪表安装于容器顶部侧方,避免多次反射

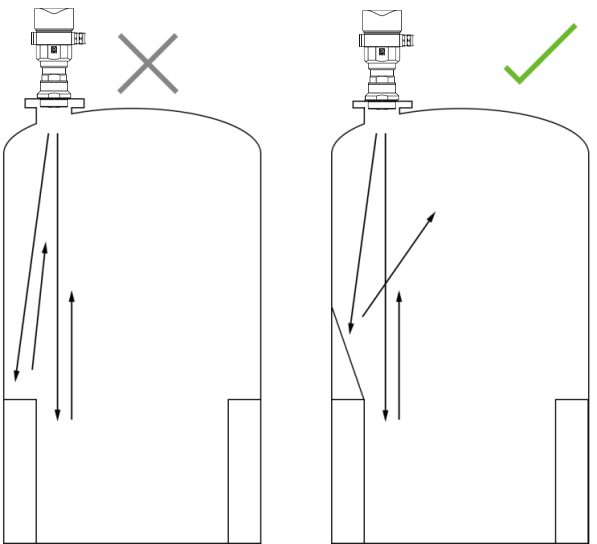

罐内有障碍物:加装反射板将干扰波反射别处,或进行虚假回波学习

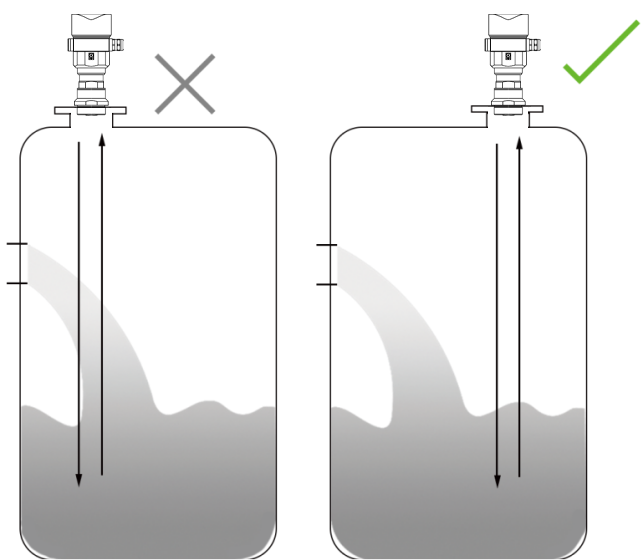

安装时注意不得与流入的介质挨得太近,否则雷达信号会受到干扰。

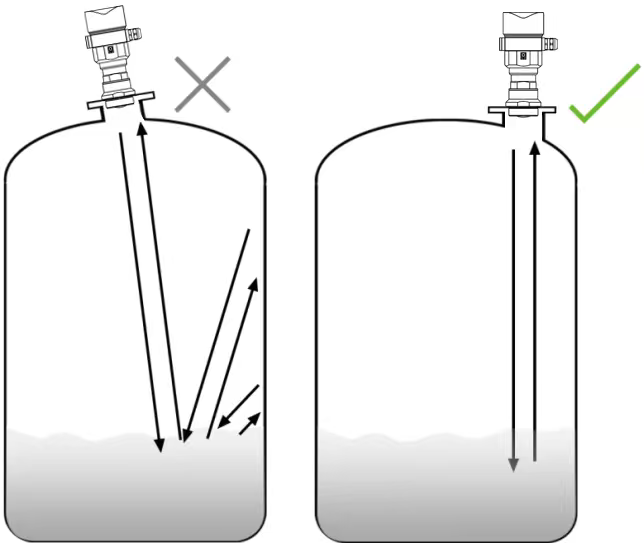

拱形/圆形罐顶:仪表被安装在拱形或圆形罐顶,会造成多次反射回波,
在安装时,应尽可能避免,最佳位置在罐顶的外侧安装。

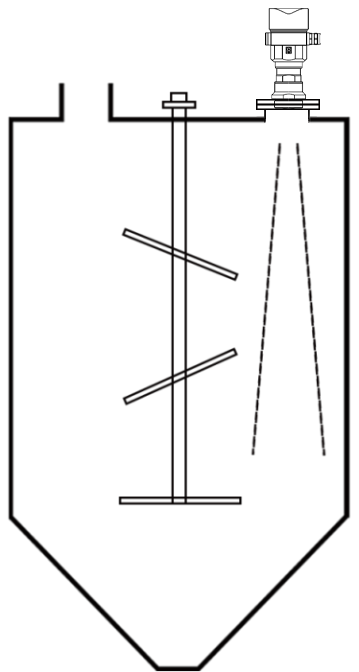

当罐中有搅拌,必要时仪表尽量远离搅拌器,这样的测量效果最佳。

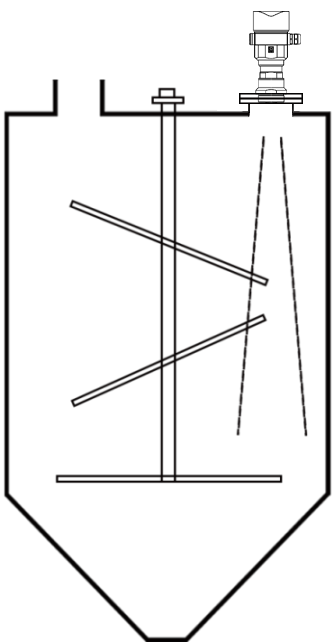

带搅拌的罐体:当罐中有搅拌,无法远离搅拌叶片时,
安装后要在搅拌状态下进行“虚假回波学习”,以消除搅拌叶片所产生的虚假回波影响。

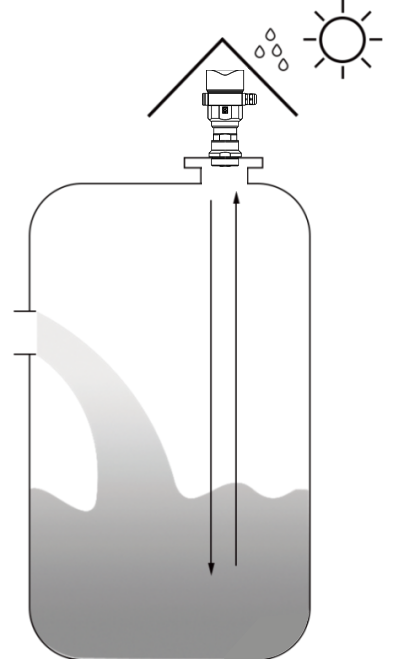

户外安装使用时:应采取遮阳、防雨措施,避免加速设备物理性老化。

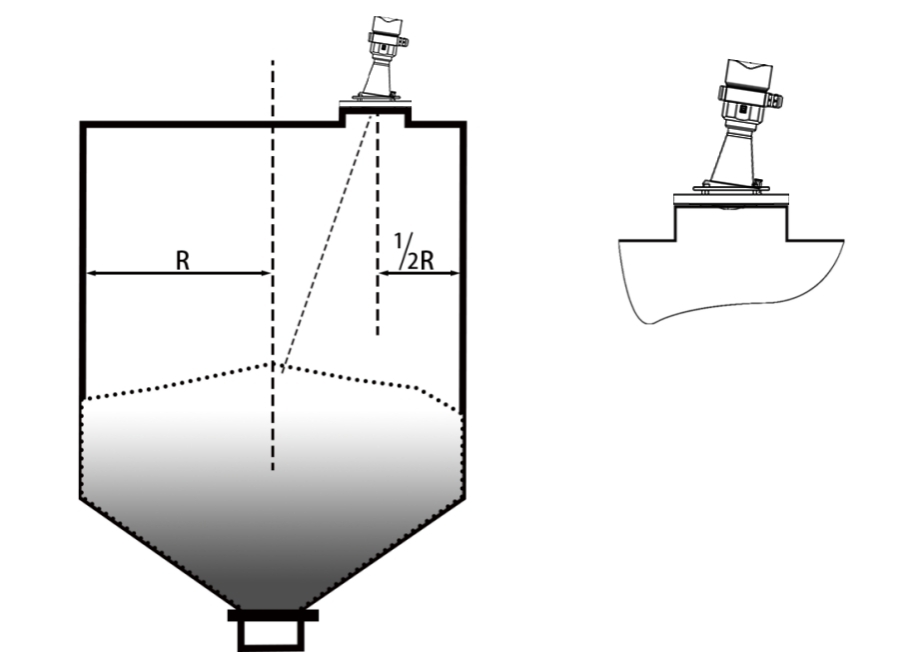

六、万向节安装

针对料位测量,使用万向节时其中⼼位置应处于罐体半径的二分之一处。声科电子万向节款雷达液位计允许的最大安装角度为10°(相对于垂直轴线),建议优先控制在5°以内,调整后锁紧螺栓,防止振动偏移。

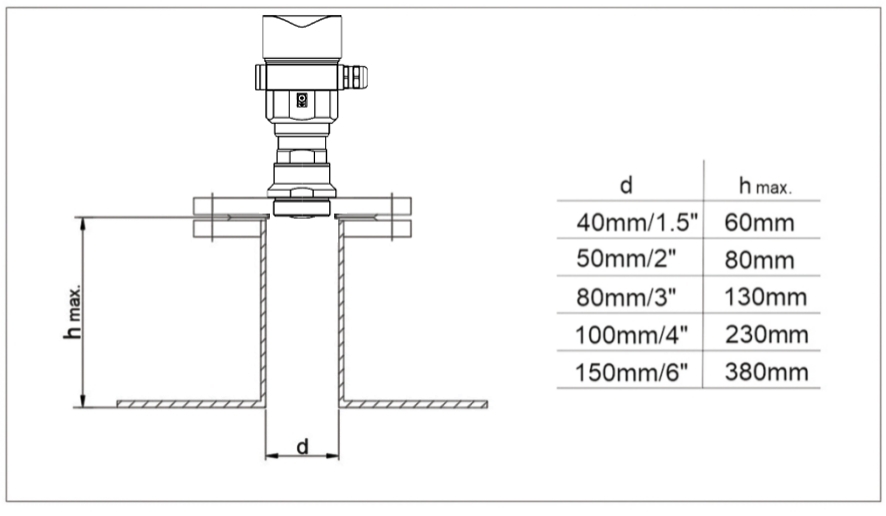

七、容器接管标准尺寸要求

当需要将声科电子雷达液位计安装在罐顶连通管上时,应参照对应参数表选择接管长度与直径。末端必须磨平、无毛刺等突出物,必要时启用“虚假回波学习”消除接管末端反射。
八、安装就位与扭矩
使用安装支架或法兰将仪表牢固固定在罐顶接口上,确保垂直安装,倾斜度不超过±0.5°。开机后可通过【安装校准】菜单辅助确认。螺纹安装时使用密封带或密封胶保证过程密封。法兰螺栓推荐扭矩为200 Nm。

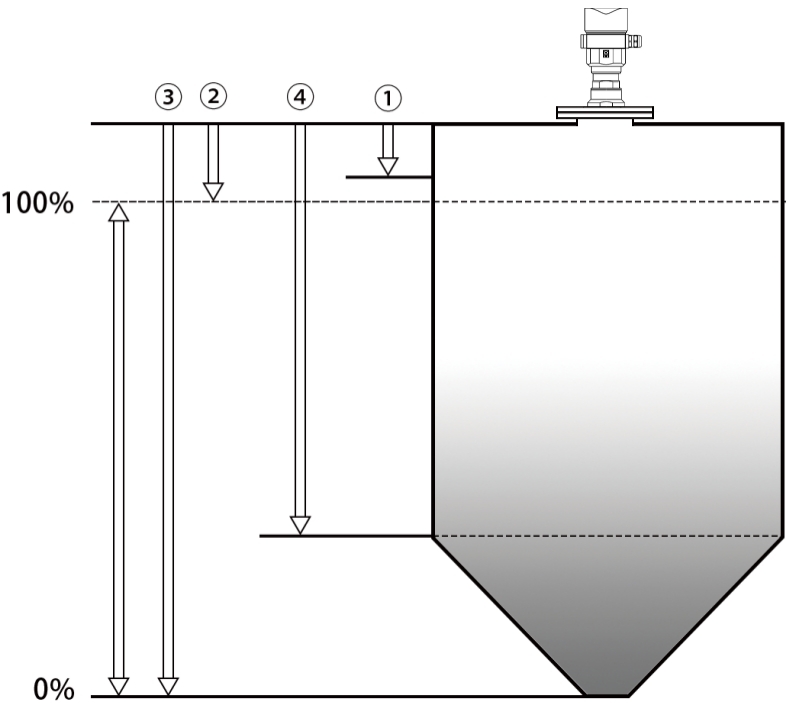

九、波束角与测试距离要求
天线尺寸越大,波束角越小,干扰回波越少。安装时应避免在波束范围内布置限位开关、温度传感器、加热线圈等内部装置。同时注意:
最高料位不得进入测量盲区;
微波波束不得与加料料流相交;
测量基准面为螺纹法兰的密封面。

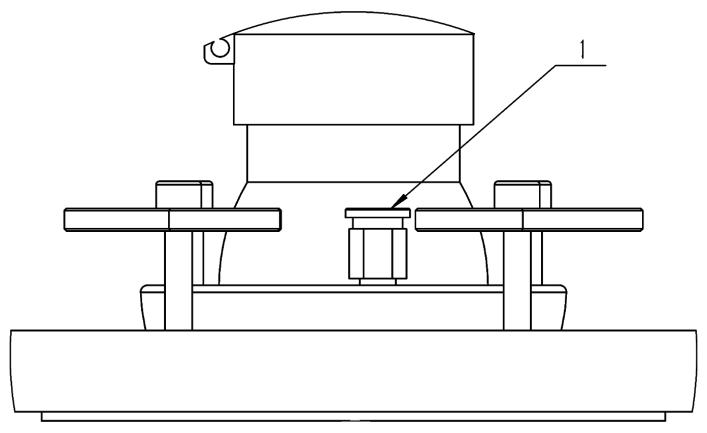

十、空气吹扫接口
接气口位置
在高浓度粉尘场合,声科电子雷达液位计内置空气吹扫接口,建议采用间歇工作方式:最大压力6 bar;持续工作方式最大压力1 bar。必须使用干燥空气,频繁吹扫会导致机械磨损。
十一、万向节安装角度说明
最大允许角度:10°,超出可能导致信号衰减或误差增大。
调整指南:安装时尽量使探头靠近垂直位置(5°以内),锁紧螺栓防止漂移。
常见错误:安装角度>10°导致波束打壁;未锁紧万向节导致角度偏移。
注意事项:液面波动大时建议进一步减小角度,安装后通过仪表自诊断验证信号强度。
十二、安装后检查清单
检查项目 | |
1.仪表是否完好无损(目视) | |
2.仪表是否符合测量点工况(量程、温度、压力等) | |
3.是否采取防日晒雨淋措施 | |
4.是否拧紧电缆塞头 |
严格遵循以上标准化流程安装,可充分保障雷达液位计的测量精度与运行稳定性,降低后期故障概率。声科电子专注于雷达物位测量技术研发,产品覆盖 80GHz 高频雷达、外贴超声波等多品类,适配化工、能源、粮油、冶金、制药等多行业工况,为工业物位测量提供可靠解决方案。
