外贴式液位计与液位开关的区别与联系

经常有客户在问外贴液位计与液位开关有何区别，声科电子技术工程师结合现场应用经验，对液位开关与液位计的概念进行了系统梳理，帮助从业者更清晰地理解二者的区别与联系。

在工业过程控制中，外贴式液位仪表因其无需开孔、不动火、可在线安装等优势，被广泛应用于各类储罐的液位测量与报警。陕西声科电子科技有限公司生产的外贴式液位计（型号SK-WY）和外贴式液位开关（型号SK-WK）均基于声呐测距原理，但在功能设计、技术指标、安装调试及应用场景上存在显著差异。以下结合产品说明书进行系统梳理，以便从业者准确选型与使用。

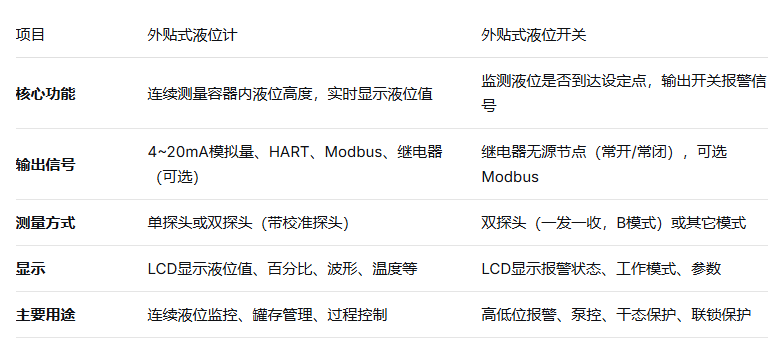

一、外贴液位计与液位开关产品定义与核心功能有哪些区别？

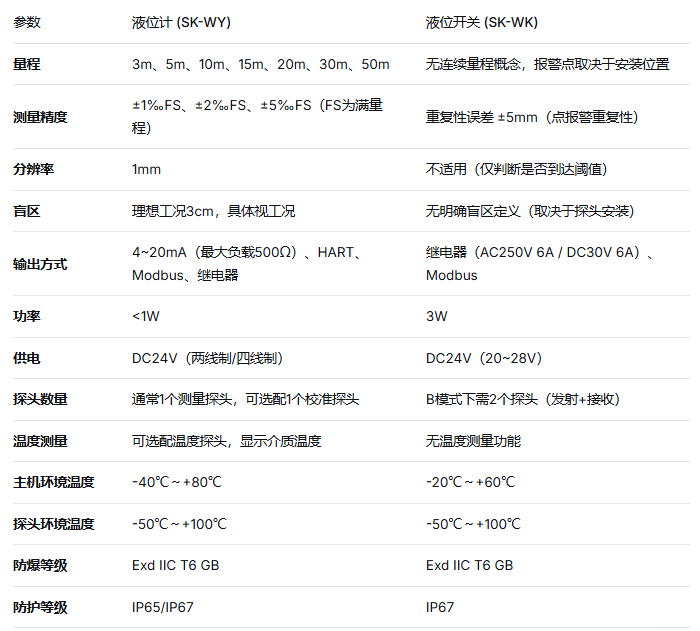

二、外贴液位计与液位开关技术参数区别是什么？

三、工作原理与安装调试差异

1. 工作原理

液位计：利用声呐测距原理，探头向容器底部发射声波，接收经罐底反射后穿透液体再从液面反射回的回波，通过计算时间差得出液位高度。可配置校准探头用于实时修正声速，提高精度。

液位开关：通常采用透射式或反射式工作模式。B模式下，发射探头发出声波，接收探头接收透过罐壁和介质的信号；当液位淹没探头安装位置时，声波衰减或传播路径改变，从而判决是否报警。

2. 安装位置

液位计：

测量探头安装于容器底部正下方，指向与液面垂直。

校准探头（若有）安装于罐体直径方向（如卧罐1/2高度），用于校准声速。

要求避开进出液口、焊缝，打磨罐壁并涂抹硅脂。

液位开关：

探头安装于需要报警的位置（如高液位、低液位）。

B模式下两个探头保持同一水平线，间距1~1.5米。

同样需打磨、涂抹硅脂，并固定探头座。

3. 调试参数

液位计：

需设置量程、声速、迁移量、测量模式（单探头/直径校准/温度校准/双校准）。

自动调试搜索最佳回波，调整频率、增益、功率等，观察波形质量（增益G、盲区BL、故障代码）。

可手动校准声速。

液位开关：

需设置测量模式（A/B/C）、工作类型（能量）、判决门限、校准状态（空校/满校）。

通过校准确定报警阈值，成功后即可投入运行。

界面显示A点状态（正常/报警/波动/关闭等），无连续液位值。

4. 输出与报警

液位计：4~20mA连续对应液位高度，可设置继电器报警（上下限报警），但报警功能为可选附加功能。

液位开关：直接输出继电器开关信号，用于控制泵、阀门或报警灯，无模拟量输出。

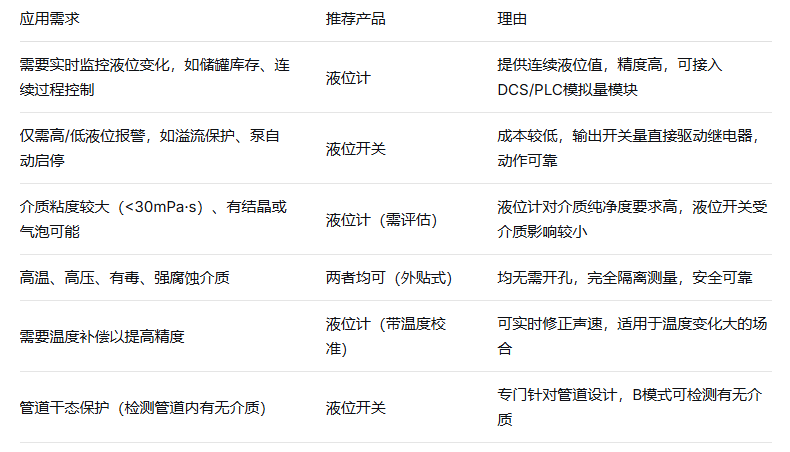

四、外贴液位计与液位开关适用范围与选型区别

五、外贴液位计与液位开关联系与共性

原理同源：均基于声呐技术，从容器外部测量，实现非接触、不动火、不动罐。

安装方式：均需打磨罐壁、涂抹硅脂、使用磁性探头座或转接片固定。

环境适应性：均具备防爆（Exd IIC T6）、防腐（WF1）、高防护等级（IP65/IP67），适用于恶劣工业环境。

人机接口：均采用红外遥控器设置参数，LCD显示，支持Modbus通讯。

维护要求：均需定期检查探头耦合情况，保持清洁，避免阳光直射主机。

外贴式液位计与液位开关是功能互补的两类产品。液位计侧重连续测量与精确监控，适用于需要掌握实时液位数据的场合；液位开关则专注于报警联锁，结构简单、响应迅速，适用于需要可靠阈值的保护系统。选型时需根据工艺要求、成本预算、精度需求等因素综合判断。两者结合使用（如液位计监控全程，液位开关做独立报警）可进一步提升系统安全性与可靠性。
