声科电子 SK-R800系列 80GHz 雷达液位计完整调试指南

SK-R800系列 80GHz 雷达液位计是声科电子推出的高精度物位测量设备，支持面板按键与蓝牙 APP 双模式调试，适用于液体、固体介质的复杂工况测量。本文梳理了从初始上电到验收交付的全流程操作要点，助力现场快速完成设备部署与校准。

一、基础现场调试流程

完成设备安装与前期电气检查后，按以下步骤执行现场调试：

1. 初始上电与冷启动

接通电源后，确认仪表显示屏正常亮起并进入主显示界面，观察是否出现异常报警代码（故障码含义见本文第四部分）。若上电无显示，优先检查供电线路与接线端子。

2. 核心基本参数设置

通过面板按键或蓝牙 APP 进入【基本设置】菜单，完成以下参数配置：

· 物料性质：根据被测介质选择 “液体” 或 “固体”，仪表将自动匹配对应算法

· 显示单位：按需选择米、毫米、英尺、英寸

· 盲区：设定天线附近不测量区域，避开安装接管等固定干扰

· 测量范围：设定有效量程，需大于实际物位变化范围（锥形底罐建议比罐高多 1~2m）

· 高位 / 低位：分别对应空罐、满罐物位高度，用于百分比与图形显示

· 4mA/20mA 位置：默认 4mA 对应空罐（高位）、20mA 对应满罐（低位），不建议单独修改，通过高位 / 低位联动调整即可

3. 信号调试与优化

按 [ESC] 键进入回波曲线界面，完成信号质量评估与优化：

· 真实回波确认：检查真实物位距离处是否存在显著、稳定的峰值，信号强度需远高于噪声基线（介电常数＞4 的介质信号质量更佳）

· 增益调节：若真实回波较弱，在【高级参数】中适度调高增益，避免增益过高放大噪声

· 虚假回波抑制：对罐壁、支架等产生的固定干扰峰，使用【虚假回波】功能标记位置，仪表将自动抑制干扰

4. 输出校准与验收验证

完成参数设置后，验证模拟输出准确性：

· 空罐验证：空罐状态下，检查仪表输出电流约为 4mA，显示值与设定的【高位】一致

· 满罐 / 已知点验证：满罐或已知物位时，确认输出电流与显示值匹配实际工况

· 控制系统校验：使用【仿真】功能强制输出特定电流，校验 DCS/PLC 侧的信号接收是否正常

二、声科电子雷达液位计 蓝牙 APP 无线调试（Radar Me）

声科电子SK-R800系列雷达液位计 集成蓝牙 5.1 低功耗模块，支持 20 米视距内无线调试，特别适用于高空、危险等难以接近的安装场景。

1. 基础配置与连接

· APP 获取：应用商店搜索 “Radar Me” 下载

· 配对流程：仪表上电后蓝牙自动激活→打开手机蓝牙并运行 APP→搜索 “SK-R800系列 _XXXX” 设备→输入默认配对密码 000000→连接成功

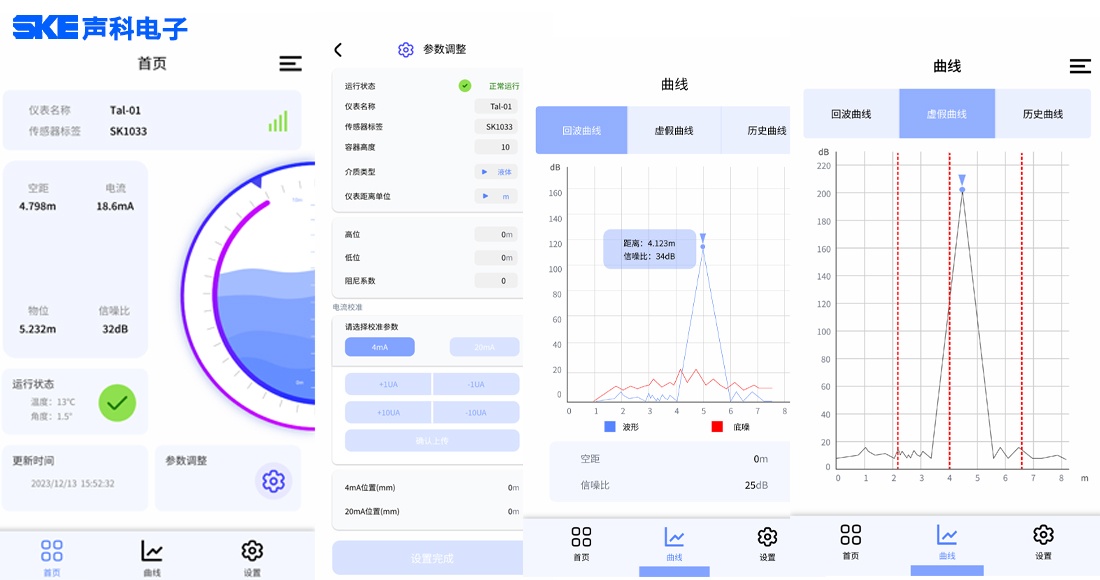

2. 核心界面功能

3. 常用操作示例

· 修改测量范围：连接设备→进入【设置】→【基本参数】→【量程】→输入新值→点击 “设置完成”

· 查看回波曲线：连接设备→点击 “曲线” 界面→等待 2-3 秒加载数据→对比历史曲线排查问题

4. 安全注意事项

· 调试前通知现场相关人员，避免误操作影响生产

· 危险区域调试需符合防爆要求，使用官方专用 APP

· 禁止多台手机同时连接同一设备，避免频繁断开 / 重连

三、面板按键操作详解

设备配备 4 个物理按键与 128×64 点阵 LCD 液晶屏，支持中英文显示，核心操作逻辑如下：

1. 按键功能定义

表格

2. 三大核心界面

· 主显示界面：默认界面，显示实时物位、空高、内部温度、故障码及液位图形条

· 回波界面：按 [ESC] 进入，横坐标为距离、纵坐标为信号强度，用于诊断测量异常

· 菜单界面：按 [OK] 进入，包含基本设置、显示、诊断、高级设置、出厂设置五大一级菜单

3. 常用菜单设置要点

· 阻尼系数：平滑测量结果突变，适配液位波动较大的工况

· 回波阈值：默认 10dB，值越大抗干扰能力越强，但需低于真实回波幅度

· 电流仿真：进入【诊断】→【仿真】，固定输出指定电流，排查输出回路故障

· 恢复出厂设置：进入【出厂设置】执行，解决参数误操作导致的设备异常

四、雷达液位计常见故障与异常处理

当设备出现故障时，主界面将显示十六进制故障码，可按以下流程排查处理：

1. 雷达液位计常见故障码及应对措施

2.异常响应通用流程

1. 识别：通过显示屏或控制系统确认故障码与异常现象

2. 初步判断：对照故障码表定位问题原因

3. 安全防护：若仪表控制关键流程，切换至手动安全模式

4. 现场处理：执行对应排查操作（清洁天线、调整参数、检查接线）

5. 升级处理：无法解决时，记录故障码与现场现象，联系技术支持

五、调试验收与记录

调试完成后，填写官方调试记录表，记录仪表编号、安装位置、关键参数、空满罐验证数据、信号强度评价及异常处理情况，经客户签字确认后完成验收。留存调试记录便于后续设备维护与故障追溯。

规范调试是雷达液位计长期稳定运行的核心。若您遇到复杂工况难题，可访问声科电子官网www.sk029.com下载完整调试手册与安装视频，或联系技术团队获取一对一免费工况诊断与定制化测量方案。
