把阻尼调大，雷达液位就真的稳了吗？

假设雷达液位的趋势线一直抖，现场把阻尼时间加大。曲线慢慢变平，截图终于好看了。这时可以再做一个检查：液位真实变化时，这条平滑曲线跟得上吗？

阻尼能改变输出的响应速度，不能自动证明仪表选中了正确的回波。

许多仪表通过时间滤波减轻短时波动对输出的影响。以常见的一阶指数响应为例，时间常数越大，输出接近新的输入值就越慢。

这里讨论的是解释方法，不给所有雷达统一推荐一个阻尼秒数。不同型号的参数定义和处理方式，应查对应手册。来源：Siemens SITRANS LR200 操作手册中的阻尼说明

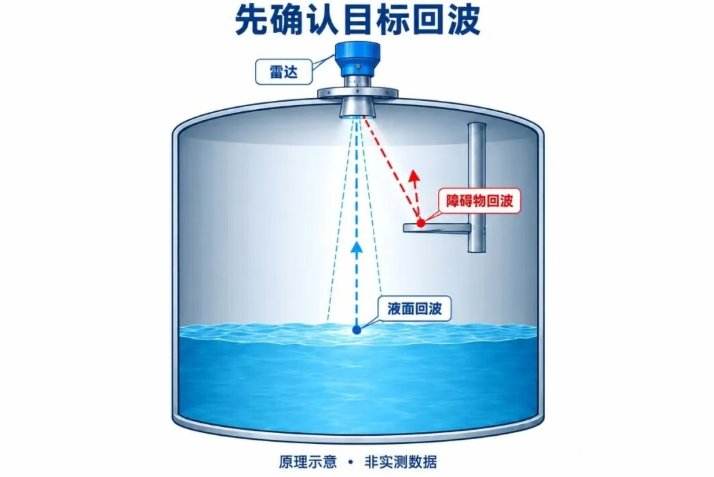

AI 雷达原理示意：区分目标液面与结构反射。

如果液面本来只有小幅快速起伏，适当平滑可能有利于观察趋势。但在快速进出料或控制联动中，额外延迟会改变操作者看到的过程，需要一起核对响应要求。

因此，讨论“稳不稳”时最好同时看原始变化、输出变化和允许响应时间。只看调整后的截图，很难知道代价是什么。

非接触雷达通过发射电磁波、接收反射信号测量距离，再结合安装与量程基准换算液位。现场除了液面，还可能有结构件等产生反射。

如果问题来自安装位置、障碍物或目标回波识别，仅把输出平滑，可能得到一条慢慢变化却仍不可靠的曲线。

制造商的现场支持资料将安装位置、应用设定、调整和虚假信号抑制等列为调试关注项。具体操作应对应所用型号与应用，不能照搬另一类探头的设置。来源：VEGA 现场服务与调试提示

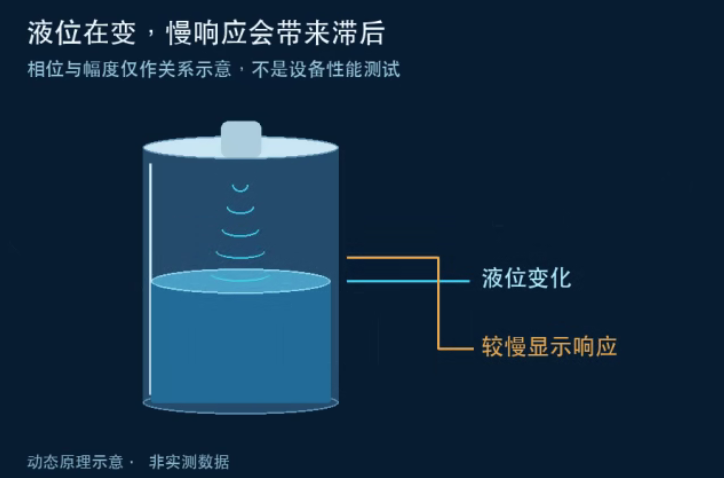

3D 拟态动图：液位变化与显示滞后关系，非设备性能测试。

有条件时，结合实际液位依据、安装图和该型号可提供的回波信息，检查目标是否一致。回波图里的高峰不是自动标注好身份的液面，仍需结合距离和现场结构解释。

这类功能用于处理符合条件的干扰反射，但设置需要满足制造商规定的过程条件，并准确掌握当时的液位等信息。

如果把真实液面回波错误纳入抑制范围，后续判断可能受到影响。因此，不把“多抑制一点”当作通用解决办法，也不给未核实现场一套可直接照填的范围。

应由具备条件的人员按手册执行，并保存调整前后的回波、参数与验证记录。清楚知道每次改动想解决什么，后续出现问题才有条件回退和复盘。

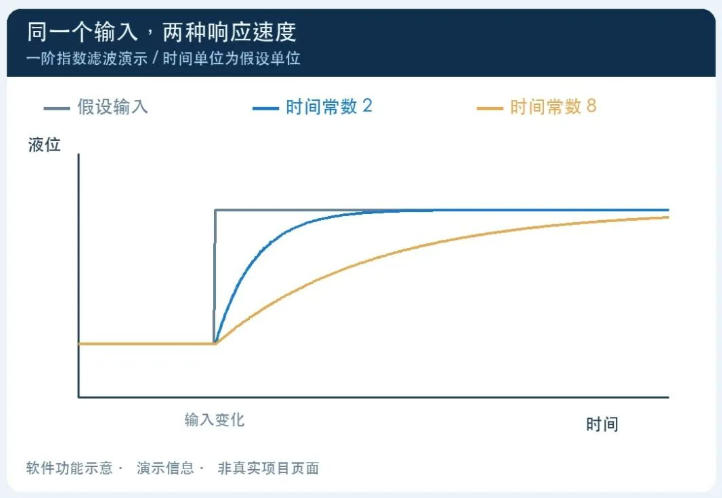

趋势页面示意：同一假设输入下比较两种滤波时间常数。

仪表阻尼之外，PLC 或软件可能存在滤波、刷新周期、平均显示或历史压缩。多个环节叠加，最终页面的变化速度可能与仪表本机不同。

动图演示了液位变化与较慢显示响应的关系；文中趋势图使用同一个假设输入，对照两种时间常数的一阶滤波结果，方便看清延迟，不代表某型号的性能测试。

现场复核时，把本机值、控制系统值和平台值放在相同时间轴上，注明各自处理方式。涉及报警和联锁的通道，必须按既定设计与变更程序核对，不能为了页面平滑顺手更改保护逻辑。

准备讨论雷达选型或调试时，可以先提供罐体及障碍物信息、介质、液位变化速度、安装位置、仪表型号和一段带时间的现象记录。目标回波、输出响应和软件显示，都需要回答同一个工艺问题。
