做现场调试的都遇到过这种情况:手操器接上变送器,搜了半天设备,什么也搜不到。换根线、换台手操器，还是老样子。折腾半天回头一查,问题出在回路里少了250Ω的电阻——这看着不起眼的电阻,直接决定了HART通讯能不能建立起来。
HART靠的是电压,不是电流

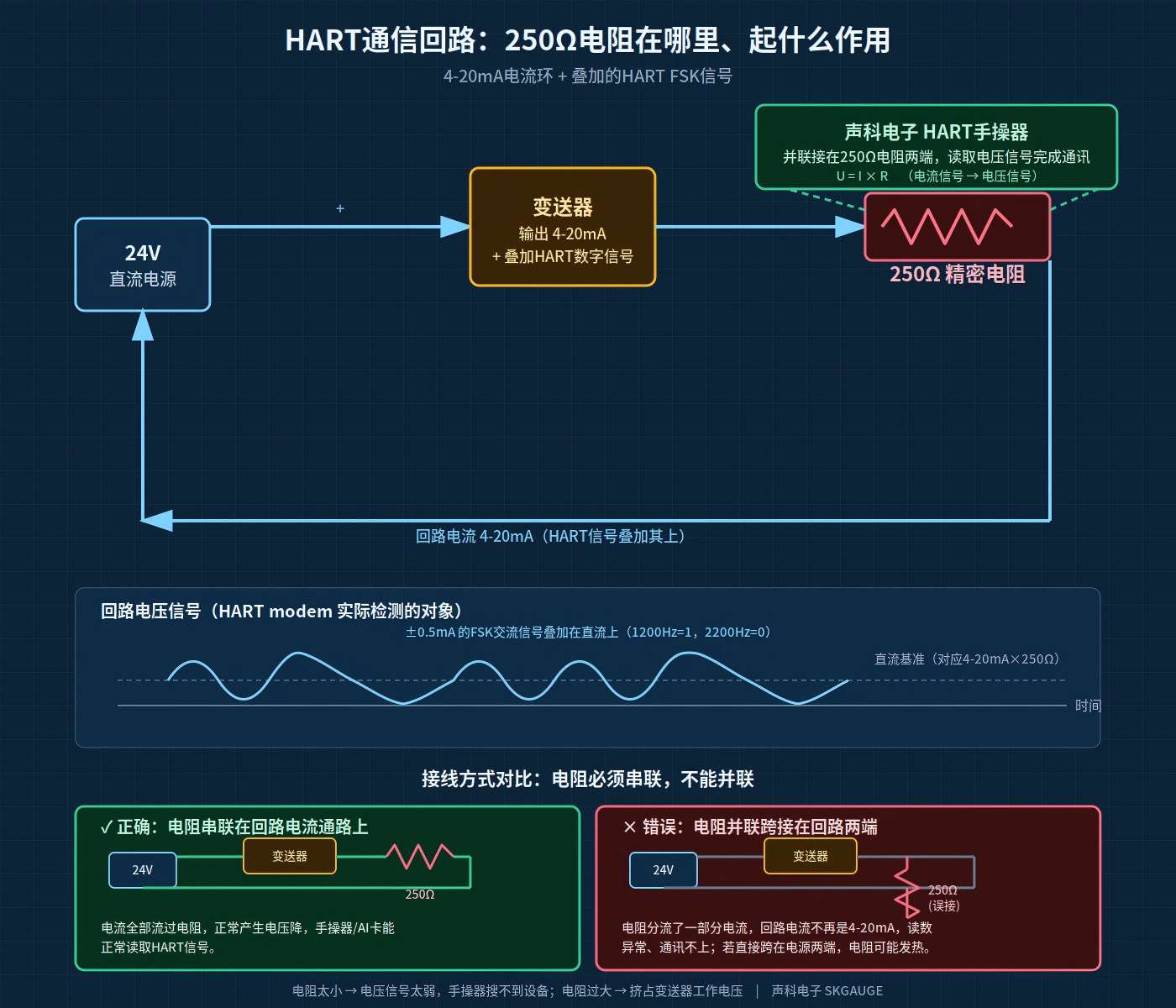

HART通信本质上传的是电压信号,不是电流。变送器把4-20mA主信号上叠加了一路极其微弱的FSK交流信号(幅度约±0.5mA,1200Hz和2200Hz分别代表二进制0和1),手操器要"听懂"这路信号,靠的是这股交流电流流过电阻产生的电压(欧姆定律:U=I×R)。电阻不够大,这点电压信号就弱得读不出来——这正是HART协议明确要求回路里至少要有230~250Ω电阻的原因,行业里统一取整为250Ω。
电阻也不能无限加大。24V的回路电源要先留够变送器自身的工作电压,电阻占用的电压越多,留给变送器的裕量就越紧张,满量程输出时容易出问题。
250Ω是"信号读得出来"和"变送器供电够用"之间的折中值,这也是为什么大部分PLC/DCS的模拟量输入卡直接把250Ω精密电阻焊在了卡件里。
现场经常遇不到这么"标准"的回路
麻烦的是,现场很多时候接触到的回路并不"标准"——简单电源直接接变送器、没有走模拟量输入卡、手边也没人随身带一只精密电阻,这种情况下手操器基本连不上设备。传统做法是现场找一只250Ω电阻串进回路,再把手操器并联接到电阻两端,费时间,还容易接错线、烧表。
声科电子HART手操器,把这电阻直接内置了
声科电子的HART手操器把250Ω电阻和一整套测试回路都装进了设备本身:内置250Ω/24V电压源,可以单独给变送器供电并完成通讯,不用额外找电源和电阻,单台手操器就能搞定组态、标定;同时还带一个250Ω/0-22mA电流发生器,可以反过来模拟4-20mA电流信号,单独校验PLC/DCS的模拟量输入通道是否正常,不需要接真实变送器。相当于把电源、负载电阻、信号发生器三样东西,一次性集成到了一台手操器里。
不管是变送器还没上装、需要提前在办公室配好参数,还是现场怀疑通道有问题要单独测一下模拟量输入卡,一台声科电子HART手操器基本都能覆盖,不用再临时凑电阻、借电源、来回跑线。对经常在现场跑仪表调试和售后的工程师来说,这个细节能省下不少折腾时间。
下次再遇到"手操器搜不到设备",先别急着换设备或换线——量一下回路电阻,不够250Ω,问题基本就出在这儿。
常见问题
回路里已经有250Ω电阻,手操器还是搜不到设备,是为什么？
电阻达标只是前提,不是唯一条件。常见原因还有:回路上接了滤波电容,把HART的交流信号一起滤掉了;电源纹波或变频器等设备干扰太大,把信号淹没了;接线接反或接触不良;多个手操器/上位机同时挂在回路上互相干扰;也可能是电阻本身老化、阻值偏移。电阻不达标只是排查的第一步,不是唯一原因。
250Ω可以换成300Ω、500Ω这些别的阻值吗？
可以,大致230~1100Ω这个范围内通讯原理上都能用,很多安全栅、隔离栅本身的阻值就有300Ω左右,比250Ω还高。区别在于电阻越大,占用的回路电压越多,留给变送器的电压裕量越紧张,所以250Ω是兼顾信号强度和供电裕量之后的行业惯用值,没有特殊需要没必要换。
电阻应该串在变送器和电源之间的哪个位置？
只要是串联在电源正极或负极任意一侧的回路通路上就行,不区分正负极性。手操器是并联接入整个回路(通常直接接变送器接线端子或测试端子),不需要卡死在电阻的两个引脚上,因为电阻产生的电压信号在整条回路上是共享的。
用声科电子HART手操器,还需要自己额外准备250Ω电阻吗？
如果变送器所在回路已经通电、且回路里本身有250Ω(比如模拟量输入卡自带),手操器直接并联上去正常通讯,不需要额外加电阻。只有在没有现成回路、想单独给变送器供电测试时,才会用到手操器内置的250Ω/24V电压源模式,省去自己找电源和电阻的麻烦。
电阻位置接错了(比如误接成并联)会有什么后果？
250Ω必须串联在回路电流通路上。如果误接成并联,电阻会把一部分电流直接分流掉,导致回路电流不再是标准的4-20mA,读数会不准,HART通讯也建立不起来。如果错得更离谱、电阻直接跨接在电源两端且没有任何限流元件,电阻可能因为电流过大而发热甚至烧坏,但这属于比较极端的接线事故。正常情况下按变送器和电源的接线图操作,不会遇到这种问题。
