变压器油枕改造不用开孔放油！声科电子外贴液位计实现不停机监测

一、传统油枕液位监测现存痛点

油枕用于平衡变压器绝缘油体积变化、隔绝空气，油位是判断设备渗漏、内部故障的核心指标。现有监测方式存在明显短板：

1. 原厂指针油位计可靠性差 设备配套机械式油位表依靠连杆传动，长期使用易密封渗油、机构卡滞、读数偏移；仅就地可视、无数字远传，需人员近距离高压巡检，微量漏油引发的缓降液位无法及时识别。

2. 接触式仪表改造风险高 浮球、磁翻板等传感器需罐体开孔、放油、停电施工，停产停电损失大；开孔破坏原厂密封，易进水渗油，造成绕组绝缘劣化。

3. 无法匹配智能运维需求 机械仪表无标准化通讯接口，不能接入变电站 RTU 与电力物联网，难以实现 24 小时在线监测、故障数据追溯，不符合无人值守变电站建设要求。

二、变压器油枕测量工况难点

油枕特殊结构与配电室环境对液位测量提出严苛要求：

1. 卧式罐体内置隔膜气囊，普通外贴设备易受气囊干扰，产生虚假回波、数据跳变；

2. 罐体外壁油漆、加强筋、支架遮挡测点，涂层削弱超声穿透信号；

3. 站内强电磁、设备振动、温差跨度大，需区分油位正常热胀波动与渗漏、产气故障；

4. 高压一次设备禁止动火、开孔、放油，改造不能中断变压器带电运行。

通用外贴液位计缺少气囊信号优化算法，长期运行稳定性不足。针对行业痛点，声科电子推出 SK-WY 变压器专用外贴液位计，针对性攻克油枕监测各类难题。

三、声科电子外贴液位计原理与核心优势

（一）测量原理

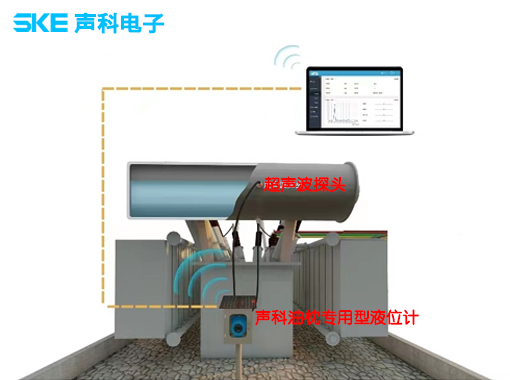

声科 SK-WY 系列油枕专用型液位计，采用外贴超声测距方案，探头磁吸固定于罐壁外侧，低频声波穿透金属罐体识别油、气分界面；搭载自研干扰补偿算法，过滤隔膜杂波，精准换算油位高度。设备兼容 4-20mA、Modbus、HART 多类电力标准输出，可直接对接站内测控系统。

（二）场景适配优势

1. 不停电免开孔改造 仅简单打磨罐壁即可安装，无需放油动火，单台施工 1-2 小时，无停产损失；完整保留原厂密封，从根源消除漏油、受潮隐患，适配室内卧式主变技改场景。

2. 非接触式设计，高压作业更安全 传感器外置，全程不接触绝缘油，不受油质腐蚀污染；运维无需靠近高压套管，24V 低功耗设计满足电力本质安全要求。

3. 高精度数字化预警 测量精度 ±2mm，24 小时连续采集油位并生成温位变化曲线；自定义高低油位阈值，同步实现就地声光报警、远程平台推送预警，微量渗漏可提前识别。

4. 电力级环境适配能力 内置宽温补偿模块，适用 - 40℃~+100℃；通过电力 EMC 抗干扰优化，抗振动、强电场干扰；信号增强设计可穿透厚涂层碳钢罐体，长期运行数据无漂移。

5. 低运维成本 无浮球、连杆等易损机械结构，无腐蚀卡滞故障；年度校验仅需外部单点标定，无需放油开盖，大幅缩减运维工时。

四、标准化现场安装方案

1. 前期勘测选型

实测油枕壁厚、涂层厚度、有效油位量程，避开筋板、支架选定测点；按需匹配通讯协议与户 / 户外防护等级，声科电子可提供免费现场勘测与测点定位指导。

2. 施工流程

1. 测点打磨去除漆面，涂抹专用耦合介质，保障声波穿透；

2. 配套抱箍磁吸固定传感器，无需焊接，适配各类直径卧式油枕；

3. 屏蔽线缆沿支架敷设，远离高压瓷瓶，屏蔽层单端接地抑制电磁干扰；

4. 完成零点、满量程标定，开启气囊滤波算法消除测量跳变。

3. 后台联动配置

4-20mA 模拟量接入站内测控装置，数字总线对接物联网平台；系统通过液位趋势自动识别油箱渗漏、呼吸器堵塞、内部产气等故障特征。

五、方案实测对比与落地应用

（一）多方案性能对比

（二）典型应用场景

1. 工矿企业室内大功率油浸主变智能化改造（配图同款设备）；

2. 35kV/110kV 无人值守变电站主变在线监测升级；

3. 冶金、化工整流变压器、矿用油浸设备油枕液位监控。

（三）典型故障预警场景

1. 箱体、阀门微量渗漏：捕捉小时级液位缓降，预警缺油烧铁芯风险；

2. 低温、低负荷工况：低油位告警，防止铁芯裸露受潮；

3. 呼吸器堵塞、内部故障产气：油位异常抬升，快速定位设备隐患。

六、选型、调试与运维要点

1. 选型核心参数

变压器场景优先选用声科 SK-WY 专用油枕液位计，满足：适配 2~12mm 罐壁、气囊杂波抑制算法、全域温度补偿、电力级 EMC、IP67 防护；户外项目可配套防雷模块，支持 SIL2 功能安全认证。

2. 常见问题调试方案

· 信号偏弱：清理测点漆面、更换无遮挡安装位置；

· 数值频繁跳变：开启多级气囊滤波，优化屏蔽接地；

· 温漂误差超标：多点高低温标定，启用动态温度补偿。

3. 运维优势

设备无内部接触元件，无腐蚀卡滞；年度校准无需开盖放油，参数调试、故障排查可远程完成，全程规避高压作业风险；厂家提供终身技术支持与远程调试服务。

七、方案综合价值

1. 安全价值 免开孔改造消除渗漏、受潮隐患，减少高压近距离巡检、停电施工风险，符合电力安全规范。

2. 智能化价值 补齐传统油枕无数字化监测短板，完善变压器在线监测体系，支撑智能变电站、智慧工厂设备全生命周期数据管理，是老旧主变技改标准化配套仪表。

3. 经济价值 不停电施工规避停产损失，减少人工巡检与设备检修频次，保留原厂密封延长设备寿命，综合改造成本低于传统接触式仪表。

结语

针对带隔膜气囊卧式油枕液位监测难题，声科电子 SK-WY 外贴式液位计依托专利算法、带电免开孔安装、强抗干扰性能，形成一套安全、低成本、易落地的标准化监测方案，现已在工矿、变电站批量落地验证，是油浸变压器智能化升级优选方案。
