这三种协议都是工业自动化领域用于现场设备通信的重要标准，但它们的设计理念、技术实现和应用场景存在显著差异。以下是它们的主要区别：
HART协议 (Highway Addressable Remote Transducer Protocol - 高速可寻址远程传感器协议)
本质： 混合协议 (模拟+数字)。这是它最核心的特点。
物理层： 在标准的 4-20mA 模拟电流信号上叠加一个 低功耗、高频 (1200Hz/2200Hz) FSK 数字信号。数字信号不会干扰模拟信号的传输。
通信方式：
点对点 (主从模式)： 最常见的方式。数字通信发生在手操器（主设备）和单个现场设备（从设备）之间，同时4-20mA信号仍用于传输主过程变量。
多站模式： 可通过多路复用器实现一对多通信（此时4-20mA信号通常固定在一个值，仅用于供电）。
主要优势：
向后兼容： 完全兼容现有的4-20mA模拟系统，可以轻松在旧系统上添加数字通信能力。
布线简单： 使用现有的两线制电缆，无需额外布线。
广泛支持： 工业界支持最广泛的智能仪表协议，有大量兼容设备。
设备诊断： 提供丰富的设备状态、诊断和配置信息。
主要局限：
速度慢： 数字通信速率较低 (1200 bps)，不适合需要高速数据交换或复杂控制的场合。
本质非总线： 点对点通信为主，构建大型网络需要额外设备（多路复用器）。
应用场景： 主要用于对现有4-20mA系统的智能化升级、设备配置、校准、诊断和维护。是手操器最常用的协议。
布朗协议 (BRAIN Protocol)
本质： 一种早期的、专有的数字通信协议。
物理层： 同样是在 4-20mA 模拟电流信号上叠加 数字信号，但其调制方式、频率和数据格式与HART不同。
通信方式： 点对点 (主从模式)，与HART类似。
主要特点与现状：
专有性： 由日本横河电机公司 (Yokogawa) 开发并主导。
与HART竞争： 在HART协议发展早期，BRAIN是其主要的竞争对手，两者互不兼容。
市场萎缩： 随着HART协议凭借其开放性和被基金会支持而成为事实上的行业标准，BRAIN协议的市场份额急剧下降。横河后期的新设备也转向支持HART协议。
遗留系统： 主要存在于一些较老的横河电机设备及其系统中。在现代新项目中已极少采用。
与HART的关键区别： 协议细节不公开、不兼容、市场接受度低（已成历史）。
FF协议 (Foundation Fieldbus - 基金会现场总线)
本质： 全数字化的、基于总线的现场总线协议。这是它与HART/BRAIN最根本的区别。
物理层： 使用 完全独立的数字信号，不再依赖4-20mA电流。主要有两种类型：
FF-H1： 低速 (31.25 kbps)，支持总线供电和本质安全，用于连接现场设备（传感器、执行器）。
FF-HSE： 高速 (100 Mbps)，基于以太网，用于连接控制器、操作站和高速设备。
通信方式：
总线型拓扑： 允许多个设备（理论上最多32个）挂接在同一根总线段上。
令牌传递 + 调度通信： 由链路活动调度器 (LAS) 控制总线访问，保证关键数据的确定性传输。
对等通信： 设备之间可以直接通信（例如，变送器可以直接将值发送给调节阀），无需经过主机系统中转，支持分布式控制。
主要优势：
高信息量： 一根电缆可传输多个过程变量、状态、诊断等大量信息。
分布式控制： 可将控制功能下放到现场设备中执行，减少对DCS/PLC的依赖，提高系统可靠性。
互操作性： 严格的标准和认证确保不同厂商设备间的互操作性。
先进诊断： 提供强大的设备管理和预测性维护能力。
主要局限：
复杂性： 设计、安装、配置和维护比HART复杂得多，需要专业知识和工具。
成本： 设备、工程、维护成本通常高于HART系统。
布线要求： 需要专用总线电缆和终端器，拓扑结构和接地有严格要求。
本质安全限制： 在危险区域，单段总线上可挂接的设备数量受限于可用功率。
应用场景： 主要用于新建的大型、复杂的工业自动化项目，特别是需要高级控制策略、大量数据交换和分布式控制能力的场合（如大型石化、化工、电力等）。

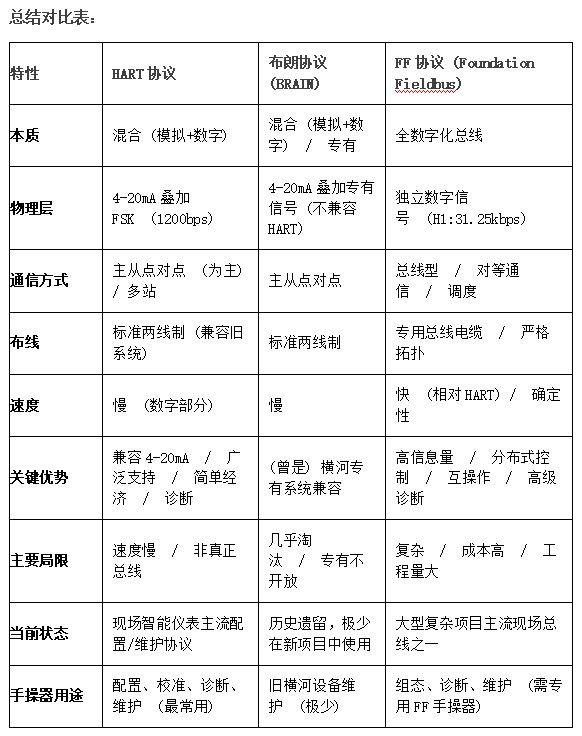

简单来说：
HART： 是在你现有的4-20mA线上“打电话”传递额外信息，主要用于配置和维护现有仪表，简单经济，是手操器的主力协议。
布朗协议： 是HART早期的一个不兼容的、专有的竞争对手，现在基本不用了，只在一些老旧横河设备上可能遇到。
FF： 是彻底换掉4-20mA线，用一根数字高速公路连接多个设备，设备间能“直接对话”甚至自己完成一些控制，功能强大但复杂昂贵，用于新建大型项目。手操器用于其组态和维护。
选择哪种协议取决于具体的应用需求、现有基础设施、项目预算和对功能、性能的要求。HART因其兼容性和简单性，在设备维护领域（尤其是手操器应用）占据绝对主导地位。FF则适用于追求高性能、分布式控制的新建大型项目。布朗协议已成为历史。
