雷达液位计在测量过程中受到蒸汽或冷凝水的影响是非常常见的问题，尤其是在高温储罐、反应釜、蒸汽伴热管线附近或环境温度变化大的场合。这些影响主要表现为：
信号衰减： 蒸汽会吸收和散射雷达波，导致信号强度减弱，影响测量距离和可靠性。
虚假回波： 天线喇叭口或过程连接处凝结的冷凝水（水滴或水膜）会反射雷达波，产生虚假回波信号。这些虚假回波可能被仪表误认为是真实的液位回波。
信号失真： 蒸汽和冷凝水改变了天线附近的介电环境，可能导致雷达波束发生折射或变形。
测量漂移： 冷凝水的形成和滴落是动态过程，可能导致测量值出现不稳定的漂移或跳动。
预防和消除蒸汽/冷凝水影响的策略
解决这个问题需要从仪表选型、安装设计、参数设置和维护等多个方面入手：
1. 选择合适的雷达液位计类型和天线
高频雷达（通常为80GHz）：
优势：波束角更窄，能量更集中，穿透蒸汽的能力更强。80GHz尤其显著。
优势：对天线尺寸要求小，更容易实现天线表面光滑、自清洁设计，减少冷凝水附着。
优势：更高的分辨率能更好地区分真实液位回波和冷凝水产生的虚假回波。
推荐：首选方案，声科电子80GHz波导雷达液位计，尤其在蒸汽影响严重或要求高精度测量的场合。
天线设计：

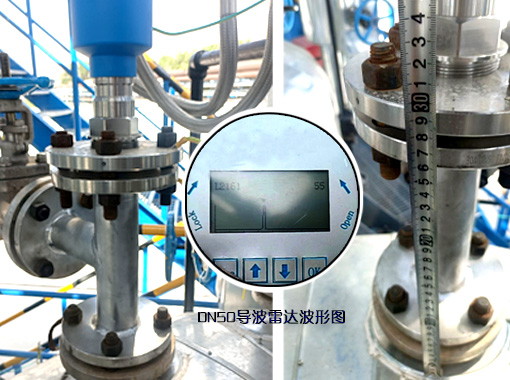

带延长管的喇叭天线：这是最有效的物理隔离方法之一。在雷达天线下方安装一段垂直的金属管（直径需足够大，避免产生干扰回波），将天线与充满蒸汽的罐内空间隔离开。延长管内相对静止的空气环境大大减少了蒸汽和冷凝水对天线的影响。
平面天线/阵列天线：具有非常平坦的表面（几乎与法兰齐平），冷凝水不易附着聚集，即使有少量冷凝水，也能快速流走，显著减少虚假回波。推荐用于冷凝水问题突出的场合。
带PTFE涂层的天线：PTFE具有疏水性（憎水），冷凝水在其表面难以附着，会形成水珠滚落，保持天线表面相对干燥，减少虚假回波。对冷凝水有效，但对蒸汽穿透本身帮助不大。
大尺寸喇叭天线：在允许的情况下，选择更大尺寸的喇叭天线。更大的物理尺寸意味着冷凝水对波束的整体影响比例相对减小，且喇叭内部不易积聚冷凝水。但穿透蒸汽能力不如高频雷达。
导波雷达：
优势：雷达波沿导波杆（钢缆或杆）传播，受蒸汽和罐内环境（如泡沫、粉尘）干扰较小。
适用：如果工艺条件允许使用导波杆（无严重挂料、腐蚀问题），导波雷达是抗蒸汽和冷凝水干扰的强有力选择，尤其适用于蒸汽非常浓密或存在严重泡沫的工况。
注意：需考虑导波杆的选材、机械强度、安装要求以及可能的挂料影响。
2. 优化安装位置和方式
避开蒸汽源和涡流区：安装位置尽量远离蒸汽入口、搅拌器、进料口等可能产生大量蒸汽或涡流的区域。涡流会夹带更多蒸汽到天线附近。
偏心安装：不要安装在罐顶正中心（如果搅拌在中心），可选择偏离中心的位置，减少直接受蒸汽冲击的概率。
安装短管：在法兰和罐顶之间增加一段足够长的垂直安装短管（通常建议>150mm，越长越好）。这有助于：
提供一个“缓冲区”，使蒸汽和冷凝水在到达天线前有更多空间扩散或凝结流走。
让天线喇叭口伸入罐内，减少罐顶结构对波束的干扰。
关键点：短管内壁必须光滑（无焊缝、毛刺），保持垂直。短管底部应略低于罐顶内壁，避免冷凝水沿罐顶内壁流到短管内壁。短管顶部法兰面应水平。
短管/延长管倾斜：如果条件允许，将安装短管或延长管设计成稍微向罐内倾斜（1-3度即可）。这样凝结在管壁上的冷凝水会自然流向罐内，而不是积聚在法兰面或天线根部。这是一个非常实用的技巧。
冷凝水收集杯：在极端情况下，可以在法兰下方（短管内部）安装一个小型的冷凝水收集杯（带小引流管通到罐内），主动收集滴落的冷凝水，防止其滴落到天线上。但需谨慎设计，避免引入新的干扰源。
3. 正确的仪表参数设置
虚假回波抑制：
核心功能！利用仪表内置的“虚假回波学习/映射”功能。在已知真实液位（例如空罐、固定液位）时，让仪表记录下固定干扰物（法兰、短管壁、焊缝、天线根部冷凝水膜等）的位置和回波强度，并将其标记为虚假回波区域。
仪表在后续测量中会自动忽略这些区域的回波，只搜索和跟踪真实液位回波。这是软件层面消除冷凝水虚假回波的最有效手段。务必确保学习时的工况具有代表性（例如，包含典型的冷凝水状态）。
调整回波曲线阈值：适当提高仪表检测回波的门槛值，过滤掉强度较弱的由冷凝水或蒸汽散射产生的干扰信号。
优化滤波参数：合理设置信号滤波时间常数，平滑由冷凝水滴落或蒸汽波动引起的测量值微小跳动，但需平衡响应速度的要求。
选择合适算法：一些高级雷达提供针对蒸汽工况优化的特殊算法，尝试识别和补偿蒸汽的影响。
4. 维护和操作
定期检查清洁：定期检查天线喇叭口、法兰面、短管内壁是否有严重的冷凝水积聚、污垢或结晶。如有，按照制造商的指导进行清洁（通常用软布和合适的溶剂如异丙醇）。注意安全！确保工艺隔离、泄压、降温后进行。
伴热/保温：
罐顶/法兰/短管保温：对安装法兰、短管甚至罐顶部分区域进行保温，减少这些部位与环境的热交换，从而降低冷凝发生的程度。
电伴热：在法兰、短管外侧或天线根部（必须使用仪表制造商认可的天线专用伴热带，并严格遵循安装规范！）缠绕电伴热带，维持局部温度高于露点温度，防止冷凝水形成。这是**消除冷凝水的直接有效方法**，但成本较高，需考虑防爆和能耗。务必注意伴热温度不能超过仪表允许的最高过程温度或损坏天线（尤其是塑料部件或涂层）。
吹扫气：对于带延长管的应用，可以考虑向延长管内通入少量干燥、洁净的吹扫气（如仪表风、氮气）。气流可以带走进入延长管的蒸汽，并保持管内正压，阻止蒸汽进入，同时帮助干燥天线表面。需注意气流要非常平稳，避免影响雷达波。**实施相对复杂，成本较高。
建议
首选高频雷达： 特别是80GHz，搭配平面天线或带延长管的喇叭天线，是抗蒸汽和冷凝水干扰的黄金组合。
物理隔离是关键： 安装延长管是最可靠、最有效的物理隔离蒸汽和冷凝水的方法。如果无法安装延长管，足够长且光滑的垂直短管并考虑稍微倾斜是次优方案。
善用软件功能： 务必正确使用虚假回波抑制功能，这是消除固定冷凝水膜干扰的核心手段。
表面处理： PTFE涂层对减少冷凝水附着有效。
维护与伴热： 定期检查清洁和谨慎使用电伴热（尤其在天线根部）是解决顽固冷凝问题的有效补充手段。
考虑导波雷达： 在工况合适时，导波雷达是蒸汽浓密工况下的强有力替代方案。
