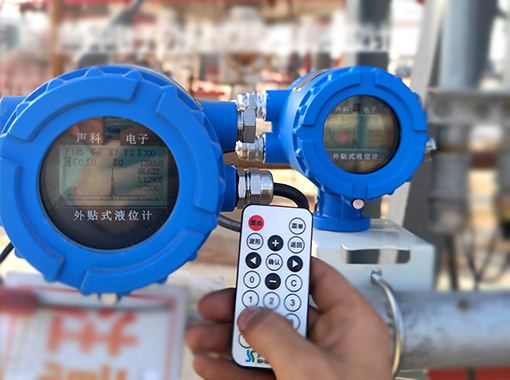

外贴液位计因其非接触、不开孔、安装简便的特点，在储罐液位测量中应用广泛。但其工作原理决定了它对安装条件、介质特性、罐体状况等比较敏感。以下是一些常见故障及其排除方法：
一、 最常见问题：信号弱或无回波/无信号
安装位置不当:
故障现象: 无法测量或测量不稳定，信号强度低。
可能原因:
传感器安装在焊缝、加强筋、凹陷、凸起、接管口附近。
传感器安装在罐体变径处或锥底部分。
传感器安装位置罐壁内侧有结构物（如搅拌器、挡板、加热/冷却盘管）。
传感器安装位置罐壁外侧有障碍物（支架、管道、保温层未开孔）。
传感器未垂直对准罐壁。
排除方法:
仔细勘察罐壁: 选择罐壁光滑、平整、无焊缝、无内部结构的区域安装。通常需要距离焊缝或结构至少300mm以上（具体参考说明书）。
避开变径和锥底: 安装在直筒段。
确保垂直: 使用水平尺确保传感器发射面与罐壁垂直。
移除外部障碍: 清理传感器前方路径上的任何物体。
正确开保温孔: 如果有保温层，开孔大小需保证传感器发射面能紧贴罐壁金属面，且孔内无阻碍物。
二、 测量值不准确（有信号但数值不对）
参数设置错误:
故障现象: 测量值系统性偏差（偏高或偏低）。
可能原因:
罐高/空罐距离设置错误: 这是最常见的设置错误。输入值必须是传感器测量零点到罐底参考点的垂直距离。
介质声速设置错误: 对于超声波原理，介质声速对测量精度影响很大。未根据实际介质和温度设置正确声速。
罐壁厚度设置错误: 影响波束在壁内的传播时间计算。
参考点设置错误: 如罐底基准点选择错误。
排除方法:
仔细核对并准确输入参数: 特别是罐高/空罐距离、实际介质声速（可查表或实测）、实际罐壁厚度。确保单位一致。
进行标定: 在已知液位（如人工检尺）时进行现场标定，修正测量值。
温度影响（对超声波原理显著）:
故障现象: 测量值随介质或环境温度变化而漂移。
可能原因: 介质声速随温度变化。如果仪表没有温度补偿或补偿设置不正确，会导致误差。
排除方法:
启用温度补偿: 如果仪表支持，输入温度值或连接温度传感器。
定期标定: 在不同温度工况下进行标定。
设置正确声速-温度曲线: 确保仪表内置的声速-温度关系符合实际介质。
罐内环境影响:
故障现象: 测量值波动、跳变。
可能原因:
罐内蒸汽、雾气浓度大，影响声波传播。
液面剧烈波动或翻滚。
搅拌器运行时产生气泡或涡流。
排除方法:
调整安装位置: 尽量远离蒸汽源、进料口、搅拌区域。
增加阻尼设置: 在仪表参数中适当增加阻尼时间，平滑输出。
等待工况稳定: 在进料、搅拌等扰动停止后再读取稳定值（如果应用允许）。
三、 测量值波动大/不稳定
环境干扰:
故障现象: 规律性或间歇性波动、跳变。
可能原因:
附近有大功率电机、变频器运行，产生强电磁干扰（对仪表电路和信号线）。
强烈的机械振动（如泵、压缩机）通过罐体或支架传导到传感器。
蒸汽喷射到传感器表面，影响其温度或声学性能。
排除方法:
检查接地: 确保仪表和传感器良好接地。
屏蔽信号线: 使用带屏蔽层的电缆，并将屏蔽层在控制室端单点接地。远离强电线路敷设。
隔离振动: 使用柔性连接管或减震支架固定传感器和电缆。
遮挡防护: 避免蒸汽、水流直接喷射到传感器上。必要时加装防护罩（注意不能阻挡信号路径和影响散热）。
四、 仪表无显示/无输出/通信故障
电源问题:
故障现象: 仪表完全无显示。
可能原因: 电源线断路、短路；供电电压不符（过高/过低）；保险丝熔断；电源端子接触不良。
排除方法:
测量供电端子电压是否符合要求（如24VDC）。
检查保险丝。
检查所有接线是否牢固、正确。
检查电源线是否损坏。
接线问题:
故障现象: 无输出信号（4-20mA, HART）或通信失败（RS485, Modbus等）。
可能原因: 信号线断路、短路、接反；接线端子松动；负载电阻不匹配（对4-20mA）；通信协议、地址、波特率设置错误。
排除方法:
仔细核对接线图: 确保电源线、信号线、通信线连接正确无误。
检查通断和绝缘: 用万用表检查线路通断和是否有短路。
检查端子: 确保所有端子螺丝紧固。
检查负载: 对于4-20mA输出，确保回路负载在允许范围内（通常250Ω-750Ω，看说明书）。
核对通信参数: 确认上位机（DCS, PLC）与仪表的通信协议、站号（地址）、波特率、数据位、停止位、校验位等设置完全一致。
仪表/传感器硬件故障:
故障现象: 排除以上所有可能性后，仪表仍无法正常工作（无显示、无信号、持续故障报警）。
可能原因: 变送器电路板损坏、传感器压电晶片损坏、内部连接线故障等。
排除方法:
尝试更换部件: 如果有备件，尝试更换变送器或传感器（注意兼容性）。
联系厂家技术支持: 描述详细故障现象和已做的排查步骤，寻求进一步指导。
返厂维修: 如确认硬件损坏，需返厂维修或更换。
