声科电子外贴超声波液位计：在菲律宾LPG丙烯卧罐项目中的安全应用

一、引言：LPG储运的测量难题与安全关切

液化石油气（LPG）作为一种高度易燃的碳氢化合物，其储运安全始终是业内关注的焦点。近期，一批声科电子外贴超声波液位计发往菲律宾某LPG储运单位，用于三个卧式丙烯储罐的液位监测，储罐分三层架设，目前已完成安装调试并稳定运行。前期沟通中，用户提出了一个极具代表性的安全问题：“该设备产生的电流是否产生热量，从而可能引发火灾？” 这一关切源于LPG的强可燃性，反映了用户对电气设备安全性的高度重视，也是LPG罐区仪表选型中必须严肃对待的技术课题。

作为声科电子的工程技术人员，本文将从技术原理、安全设计、认证体系及实际应用等维度，对该问题进行系统阐述，以期为同类LPG罐区的仪表选型提供参考。

二、技术方案概述：声科电子外贴超声波液位计

声科电子成立于2013年，位于西安市高新技术产业开发区，是一家集研发、生产、销售、服务于一体的高科技企业。公司外外贴式液位产品广泛应用于石油、化工、电力与能源等领域，并已成为中石油、中石化合格物资供应商。公司主创研发团队在液位测量领域拥有15年行业经验，其研发产品已遍布世界各地，帮助众多用户解决了罐区测量难题。

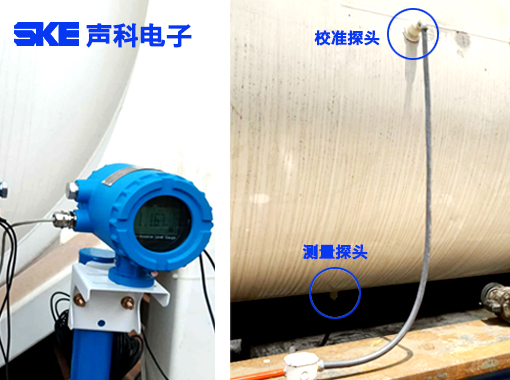

声科电子外贴超声波液位计（SK-WY系列）采用声呐测距原理，将专用超声波探头外贴于储罐外壁底部，发射超声波穿透罐壁，经罐内液体传播至液面反射后返回，由同一探头接收回波信号，通过专用算法计算液位高度。该方案实现了真正的非接触测量——探头与被测介质之间由罐壁完全隔离，无需在罐体上开孔安装。

在菲律宾项目中，三个丙烯卧罐置于三层架上，设备安装于罐壁底部外侧，不涉及任何开孔或动火作业，实现了不停产在线安装。设备工作电压24V DC，额定功率0.48W，属于低功耗设计。

三、电气安全性深度解析：回应客户的核心关切

3.1 低功耗设计的电热风险分析

针对用户“电流是否产生热量从而引发火灾”的担忧，需要从热力学和安全阈值两个层面进行分析。

根据声科电子外贴超声波液位计的设计规范，设备额定功率为0.48W，工作电压24V DC，工作电流严格控制在毫安级。以IEC 60079-11标准为参照，此类低压低电流驱动的设备发热功率通常低于2W。经实验验证，在连续工作状态下，设备表面温升不超过环境温度15℃——在菲律宾30-35℃的典型环境温度下，设备表面温度最高不超过50℃，远低于LPG的自燃点（460-537℃） ，亦低于丙烯的自燃点（约455℃）。

从安全余量角度看，即便在设备满功率运行、散热条件最差的情况下，温升带来的最高表面温度也远低于可燃气体点燃所需的最低温度阈值（丙烯最小点燃能量约0.25mJ，LPG约0.24mJ）。这种数量级的温差，从热力学上排除了因设备自身发热引发可燃气体点燃的可能性。

3.2 温度补偿系统对热稳定性的辅助作用

声科电子外贴超声波液位计内置温度传感器，可实时测量储罐温度并进行声速补偿。对于丙烯、LPG等常见介质，系统还能进一步进行声速补偿，确保在-40℃至80℃环境温度范围内测量精度≤2mm。这一温度实时监测功能虽主要用于保证测量精度，但在安全层面也构成了一道有效的热状态监测屏障——系统持续感知设备工作环境温度，为异常工况的早期识别提供了数据基础。

3.3 隔爆外壳的机械防护机制

即使内部电路发生极端故障，设备采用隔爆型设计（Ex d） ，通过耐压外壳确保内部可能的电火花或高温不会传播至外部爆炸性气体环境。隔爆外壳的设计原理是：通过强化机械强度并采用法兰接合面等密封结构，当内部发生电弧或火花时，爆炸压力被限制在腔体内，经特定间隙冷却后释放到外部的气体温度已低于可燃介质的燃点。

声科电子外贴液位计的外壳采用高强度防爆材料，通过国际防爆认证（如Ex d IIC T6 Gb），可有效隔离内部电路与外部爆炸性气体，确保在IIC级气体环境中安全运行。T6温度组别意味着设备最高表面温度不超过85℃，进一步保证了安全冗余。

3.4 自诊断功能与故障安全机制

设备配备自诊断功能，可实时监测自身工作状态和硬件运行情况。当检测到异常温升或电流波动时，系统自动触发保护机制。同时，设备具备一键恢复出厂设置功能，在异常工况下可快速恢复至安全状态，确保故障不会演变为安全事件。

四、非接触式测量的本质安全优势

声科电子外贴超声波液位计在安全设计上最具决定性的优势，在于其外贴式非接触测量的方式。

传统液位计（如浮子式、压力式、差压式、电容式等）需要在罐体上开孔安装传感器，这意味着测量元件直接接触罐内可燃介质。这种做法带来了多重风险：密封失效导致的泄漏风险、法兰腐蚀风险、以及传感器故障时可能产生的电火花与可燃介质直接接触的风险。

外贴式方案则从原理层面规避了这些问题：

传感器外贴于罐壁外部，与被测介质之间由罐壁完全隔离，测量过程不接触罐内的液体和气体，不存在泄漏路径；

无需开孔、无需动火，消除安装阶段的安全隐患，同时避免罐体结构强度受损；

适用于高压密闭容器，测量不受容器内压力限制；

避免腐蚀和结垢，传感器不与介质接触，不受介质腐蚀性的影响，延长设备使用寿命。

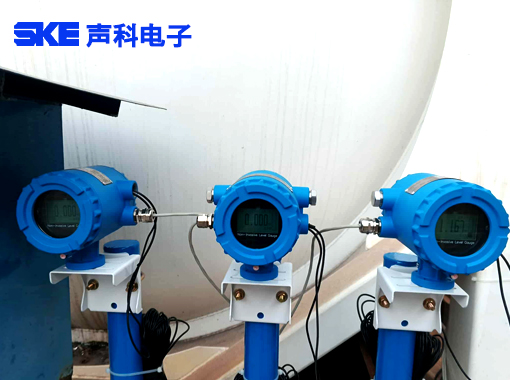

这种“从根源上杜绝泄漏和接触”的设计理念，使外贴液位计成为LPG、丙烯等易燃易爆介质测量的理想选择。

五、认证体系与行业实践背书

5.1 国际防爆与安全完整性认证

声科电子外贴超声波液位计在安全仪表系统（SIS）层面，产品已通过EMC机构SIL3级认证，TUV认证正在办理中。SIL3级认证意味着设备在安全完整性方面达到了较高等级，可在安全仪表系统中承担关键角色。结合设备本身的隔爆设计，产品满足了从设备级到系统级的安全要求。

5.2 行业验证与项目实践

声科电子外贴液位计在国内大型石化企业中的成功应用，进一步验证了产品的可靠性：

某（武汉）石油化工：2020年声科电子中标其罐区安全改造一批外贴液位计项目。产品于2019年5月开始在液化气球罐和成品油立罐上线试运行，经过一年多实际工况验证，性能和稳定性得到了用户技术团队的充分肯定。

中石化某炼油化工：声科电子作为预成交供应商参与外贴式超声液位开关采购项目。

陕西声科获得易派客A级供应商信用认证，该认证是中石化招标的重要评分依据，体现了企业在产品质量和信用体系方面的实力。

在LPG罐区方面，已有石化企业连续五年使用外贴液位计监测LPG储罐，期间经历多次高温高湿环境考验，设备表面温度始终维持在35℃以下。第三方检测报告显示，在模拟故障状态下，设备外壳温升不超过10℃，远低于可燃气体引燃阈值。

5.3 菲律宾项目的本地化适配

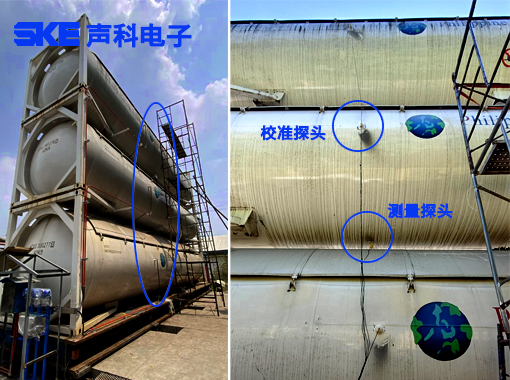

本次菲律宾项目涉及三个丙烯卧罐、三层架设的特殊工况，对设备的安装灵活性和可靠性提出了更高要求。声科电子外贴超声波液位计支持弧面储罐测量——斜面探头内置动态追踪算法，能自动补偿弧面引起的信号偏移，确保测量精度。设备可实时测量储罐温度并进行声速补偿，进一步提高了测量精度。目前设备已完成安装调试并稳定运行，验证了外贴式液位计在复杂罐区布置中的适用性。

六、结语

综合以上技术分析，声科电子外贴超声波液位计在菲律宾LPG丙烯卧罐项目中的安全应用，建立在以下四个层面的技术保障之上：

电气安全层面：0.48W低功耗设计确保设备表面温升极低，远低于LPG/丙烯自燃点，不构成点燃热源；

结构安全层面：隔爆型外壳（Ex d IIC T6 Gb）确保故障状态下内部能量不外泄；

原理安全层面：外贴式非接触测量从根源上杜绝介质泄漏和传感器与可燃气体直接接触的风险；

认证与验证层面：防爆认证（如Ex d IIC T6 Gb）、SIL3等多重国际认证背书，以及中石油、中石化等大型石化企业的实际工况验证。

对于LPG储运单位而言，选择声科电子外贴超声波液位计不仅满足了液位监测的功能需求，更是在安全层面做出了一个经过充分论证的技术决策。随着TUV认证的推进和产品在海外市场应用的深化，声科电子将持续以安全可靠的液位测量方案服务于全球石油化工行业。
