一、引言
中煤化工集团作为国内煤化工龙头企业，其液氨球罐作为化肥生产链的一个环节，液位监测的精准性与安全性直接关系到全厂的运行稳定。液氨是一种易燃易爆、有毒有害的化工原料，对仪表设备的防腐性、密封性和可靠性提出了严苛要求。中煤化工在多次技改评估后，最终选用声科电子的外贴式超声波液位计方案，成功实现了对液氨球罐液位的高精度、零泄漏在线监测。
二、液氨球罐液位测量的传统痛点
在声科电子方案引入之前，中煤化工液氨球罐的液位测量长期存在三大难题：
一是传统接触式仪表易腐蚀失效。 液氨具有强腐蚀性，接触式的差压变送器、浮球液位计在长期运行后传感器腐蚀，导致测量误差增大，设备故障频发，维护成本高企。
二是球罐曲面结构导致常规探头信号衰减严重。 常规超声波探头采用平面接触面，与球罐的弧形外壁贴合不紧密，安装间隙导致声波信号大量衰减，测量稳定性差。传统垂直探头易受液氨挥发产生的泡沫干扰，出现虚假回波，误报率高。
三是开孔安装存在泄漏风险。 传统液位计需要在罐壁上开孔，对于高压液氨球罐来说，这意味着潜在的安全隐患——一旦密封失效，剧毒液氨泄漏将造成严重后果。

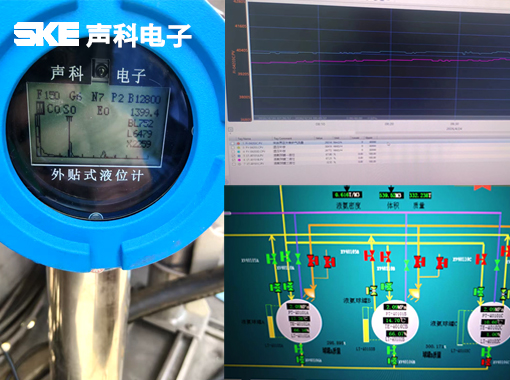

三、声科电子外贴液位计技术方案
声科电子外贴液位计基于声呐测距原理，将专用超声波探头外贴于储罐外壁底部，发射超声波穿透罐壁，经罐内液体传播至液面反射后被探头接收，通过专用算法计算液位高度。该方案实现了真正的非接触测量——探头与被测介质之间由罐壁完全隔离，无需在罐体上开孔，不停产、不清罐即可安装。
仪表内置高精度温度传感器，可实时获取罐内液氨温度，从声科电子数据库中调取该温度下的液氨声速，实现温度补偿校准，从根本上保证了测量精度，消除了温度波动对声速的影响。

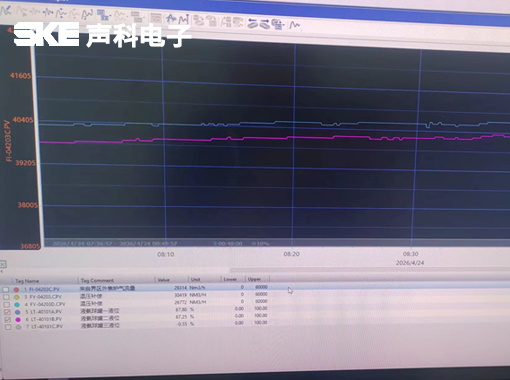

测量数据通过4-20mA或RS-485接口远传至中控DCS系统，支持远程集中监控与实时预警，设备获得SIL3功能安全认证，在复杂工况下误报率低于0.2%。
四、核心优势：球罐专用斜面探头
声科电子外贴液位计之所以能够在球罐上实现稳定测量，核心在于其专为球罐及弧形罐体设计的斜面探头。
紧密贴合，信号无忧。 该型号探头的接触面经过精密计算和特殊斜面处理，能够与液氨球罐的弧形外壁实现最大化紧密贴合，有效消除了因安装间隙带来的信号衰减。超声波信号沿罐壁以优化角度垂直发射，经液面反射后被探头高效接收，实测信号强度提升30%以上，确保测量稳定性。
抗干扰能力强。 液氨储罐内介质易挥发、易形成泡沫，传统垂直探头易受虚假回波干扰。60度斜面结构通过优化安装角度，有效避开罐内干扰源，在复杂工况下仍能保持毫米级测量精度。探头采用铜质防屏蔽处理，有效滤除干扰波，使测量结果更加精准。
安装便捷，牢固耐用。 探头采用特种磁吸结构，依靠磁力吸附固定于球罐底部，无需开孔焊接，通过专用硅脂耦合剂确保声波传导效果，安装便捷。斜面设计使探头与球罐曲面完美契合，磁性吸力更强，不会因设备振动或长期运行而松动移位，抗振动、抗腐蚀能力强。
五、应用效果
声科电子外贴液位计在中煤化工液氨球罐上投运以来，运行稳定、数据精确。实测数据显示，液位测量误差控制在±0.2%以内，远优于行业平均水平。设备故障率同比大幅下降，维护周期显著延长，大幅降低了企业的运维成本。同时，非接触测量的零泄漏特性，从根本上消除了液氨泄漏的安全隐患，为危化品储罐的安全管理提供了可靠保障。
六、结语
声科电子外贴液位计凭借其独有的球罐专用斜面探头技术，成功攻克了中煤化工液氨球罐的液位测量难题，实现了从“开孔接触式测量”到“外贴非接触式监测”的技术跨越。这款仪表以其紧密贴合球罐弧面的设计、卓越的信号强度和稳定可靠的测量性能，为液氨储运安全筑起了一道坚实屏障。作为超声波液位测量领域的国产技术标杆，声科电子正以硬核科技推动化工企业的本质安全升级。
