Modbus TCP协议简介

发布日期:2020年07月08日 文章作者:声科电子 阅读量:915

Modbus总线有三种协议:Modbus RTU协议、Modbus ASCII协议和Modbus TCP协议,Modbus总线活跃在工业通信领域。Modbus RTU和Modbus ASCII擅长串行通信,比如基于RS485或者RS232的通信,而ModbusTCP则擅长基于以太网的通信。由于底层所使用的结构不同,Modbus的应用数据单元(Application Data Unit,ADU)有所不同。请看以下的详细介绍。 为了进行通信,Modbus规定了一种很简单的数据结构,被称为“协议数据单元”(Protocol Data Unit,PDU)。协议数据单元由功能码 数据构成,如下图:


协议数据单元

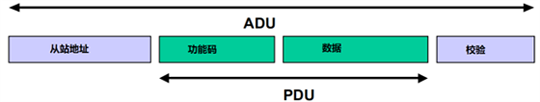

功能码的长度为1个字节,它表示要执行的功能。比如常见的:01读取线圈;02读取离散量输入值;03读取保持寄存器值;05写单个线圈等;数据部分的长度为0-252个字节,它表示要读的地址或者要写入的值,不同的功能码对应的数据有所不同。比如01功能码,其数据为4个字节,其中前两个字节表示要读取的线圈的地址,后两个字节表示要读取线圈的数量;而对于05功能码,其数据也是4个字节,前两个字节表示要写入线圈的地址,后面两字节表示要写入的值。 协议数据单元有三种类型:请求型协议数据单元(Request PDU)、应答型协议数据单元(Response PDU)、及异常应答型协议数据单元(Exception Response PDU)。 协议数据单元是Modbus的通用数据结构,它与底层物理结构无关,Modbus RTU、Modbus ASCII和Modbus TCP都使用相同的协议数据单元。但是,Modbus在通信的时候,总要依赖物理网络。因此要把协议数据单元映射到物理网络上,这就形成了应用数据单元(Application Data Unit,ADU)。由于底层网络的不同,Modbus TCP跟Modbus RTU和Modbus ASCII的应用数据单元是不同的,Modbus RTU和Modbus ASCII的ADU结构如下图所示:


Modbus RTU和Modbus ASCII的ADU结构

而Modbus TCP的ADU结构如下:

Modbus TCP的ADU结构

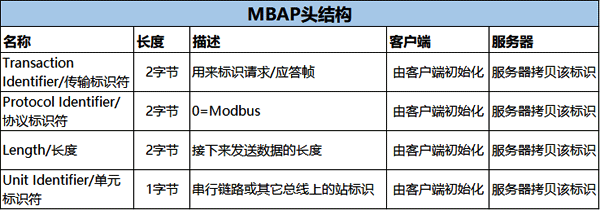

可以看到,Modbus TCP的应用数据单元是在协议数据单元的基础上,添加了一个叫做“MBAP头(MBAP Header)”的结构。MBAP是英文“ModBus APlication”的缩写,即“应用数据单元”的意思。 MBAP头结构由7个字节构成,如下表所示:


MBAP头结构

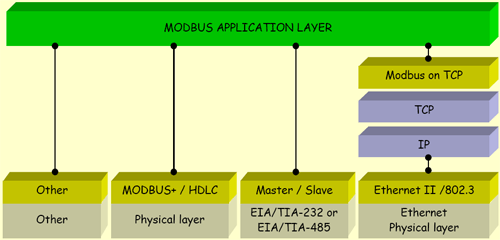

其中: ◆传输标识符:用于标识应用数据单元,即请求和应答之间的配对;客户端对该部分进行初始化,服务器端将其拷贝到自己的ADU中; ◆协议标识符:系统间的协议标识,0=Modbus; ◆长度:接下来要发送的数据长度,即:单元标识符 PDU的总长度,以字节为单位; ◆单元标识符:用于系统间的站寻址,比如在以太网 串行链路的网络中,远程站的地址; 这就是Modbus TCP的ADU结构,即:MBAP头 PDU,是不是很简单呢?Modbus TCP的数据传输采用的是一种被称为“客户端/服务器”的模式,这也是上面的表格中会出现客户端/服务器功能描述的原因。其实,很多网络通信都采用的这种方式,比如西门子的S7通信协议。在串行链路中,这种方式也称为主-从通信。 在Modbus在网络通信中,通常需要写明IP地址和端口号,为什么Modbus TCP的ADU中没有相关的内容呢? 其实这是因为Modbus TCP是一个应用层的协议,通常意义上的IP地址和端口号属于传输层/网络层的协议:



在逻辑上Modbus TCP是在TCP层上的。在发送数据的时候,Modbus TCP的应用数据单元首先向下传送给传输层,加上TCP协议的报文;再传送给网络层,加上IP协议的报文;再向下传送给数据链路层及物理层;接收的过程正好相反,从物理层一层一层的去掉相应层的报文,最终到达应用层。所以在使用Modbus TCP进行数据传输的时候,是要配合TCP/IP协议来使用的。使用电脑编程,就要用到SOCKET技术;如果是使用PLC编程,通常厂家已经把底层通信封装成库指令了,可直接调用。Modbus TCP使用的端口号是502需要为Modbus TCP预留。
