在现代工业过程控制（如石油化工、水处理、电力等）中，现场仪表（如液位计、压力变送器、流量计）与控制室之间的数据交换是系统运行的核心。为了实现精准控制，我们不仅需要物理量的测量，还需要可靠的通信手段。本文将深度解析工业自动化中最常见的四种技术概念：
两线制/四线制（供电与接线方式）、4-20mA（模拟信号）、HART（混合协议）以及Modbus（数字通信协议）。同时，结合陕西声科电子（简称声科电子）在雷达液位计、超声波液位计领域的相关产品特性，展示这些理论在现代仪表中的实际应用。
一、 4-20mA 模拟信号：工业自动化的基石
在数字通信普及之前，4-20mA电流环一直是工业控制的标准信号。
1. 为什么是 4-20mA？
抗干扰能力强：与容易受电压降和线阻影响的电压信号不同，电流信号在长距离传输（数百米至千米）时几乎不受电磁干扰和线路电阻的影响，能够无损到达控制室。
活零点与故障判断：信号起点为4mA（对应量程0%），终点为20mA（对应量程100%）。仪表内部的电路工作电流通常低于3.5mA，因此当回路电流降至0mA时，系统可以准确判断为“断线”或设备故障，而不是测量值为零，这大大提高了安全性。
两线制优势：4-20mA信号的一大特点是支持两线制，即两根线同时承担了供电（24V DC）与信号传输的双重功能，极大地节省了电缆成本。
2. 两线制 vs. 四线制

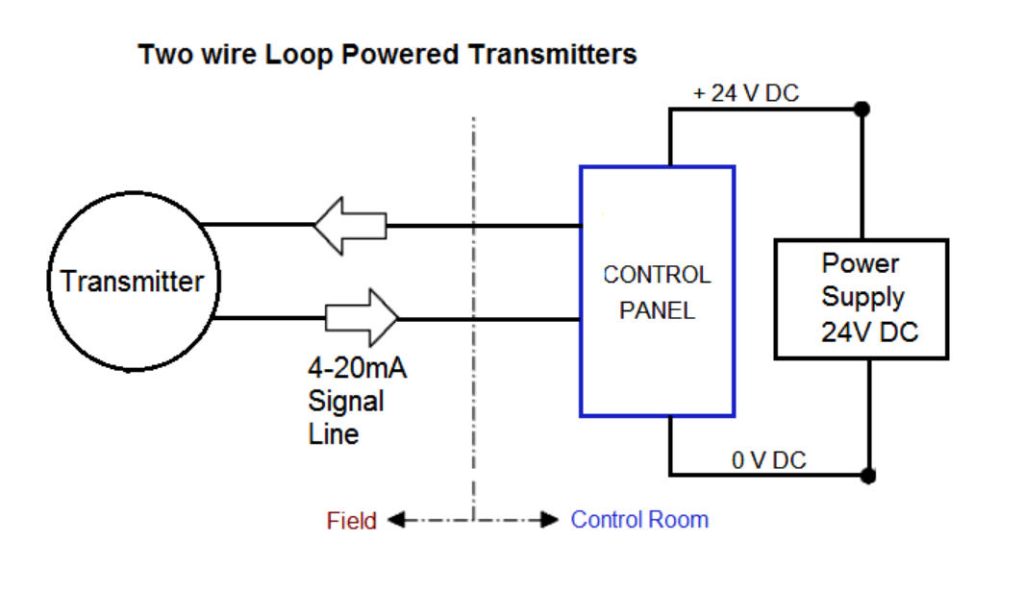

两线制：对于功耗较低的仪表，通常采用两线制。仪表串联在24V电源回路中，通过控制回路电流大小输出信号。

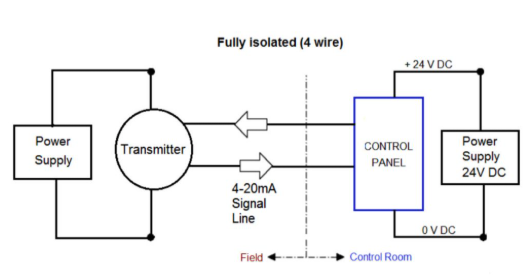

四线制：对于功耗较高的仪表，两线制提供的功率（约0.5W）往往不够。此时需要四线制：两根线专门连接电源（220V AC 或 24V DC），另外两根线独立输出4-20mA信号或连接通讯。
二、 HART 协议：模拟世界的智能升级
随着工厂对设备诊断、多变量测量需求的增加，纯粹依赖4-20mA传输单变量（如液位高度）已显不足。HART协议应运而生。
1. HART的工作原理
HART（可寻址远程传感器高速通道）是一项混合通信协议。它在传统的4-20mA模拟信号上，通过频移键控（FSK）技术叠加了一个数字信号。
频移键控：采用1200Hz代表逻辑“1”，2200Hz代表逻辑“0”。这些正弦波的平均值为零，因此不会干扰4-20mA的模拟信号。
同时传输：这意味着在一根线缆上，PLC可以读取实时的4-20mA液位数据（用于闭环控制），同时，HART手操器或上位机可以并联在回路上读取仪表的温度、诊断信息、回波强度等数字信息。
2. 声科电子与HART应用

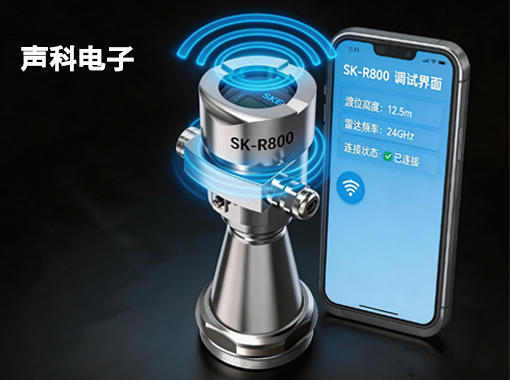

声科电子在其80GHz雷达液位计及液化气液位计中，深度集成了HART协议。
三、 Modbus 与 RS485：数字时代的组网通信
当现场需要连接几十台甚至上百台仪表，且需要读取多个变量（液位、体积、流速、信号强度、温度）时，4-20mA的“一对一变送器一对一接线”方式成本高昂且信息量受限。此时，RS485物理接口配合Modbus协议是最佳解决方案。
1. RS485 vs. Modbus
RS485：是物理层标准。它采用差分信号传输（A/B线），抗共模干扰能力强，通信距离可达1200米，且支持多点挂载（理论上最多32个节点）。
Modbus：是应用层协议。它规定了数据的格式和传输规则。
在接线方式上，RS485通常采用两线制（A+/B-）进行半双工通信，但仪表整体接线往往属于四线制（独立的电源线 + 独立的RS485通信线）。
2. HART vs. Modbus：如何选择？
声科电子通常在仪表选型中同时提供这两种接口，但它们的应用场景截然不同：
特性 | HART协议 | Modbus协议 （RS485） |
接线结构 | 两线制 （供电+信号） | 四线制 （供电+通讯线） |
数据能力 | 主变量实时模拟量，次变量响应较慢 | 高速传输所有变量（液位、温度、频谱图等） |
网络拓扑 | 点对点为主 （多站模式较复杂） | 总线型，一条总线可轻松接入20+台表 |
典型场景 | 老旧系统改造、控制要求高、布线成本敏感 | 智慧工厂、罐区集中监控、物联网平台对接 |
声科电子产品介同时支持4-20mA+HART和Modbus Rs485输出，既保留了传统DCS系统的兼容性，又为未来接入SCADA系统或数字化平台留有了接口。
四、 技术总结与选型建议
针对不同的工业场景，选择合适的通信方案至关重要：
1. 场景 A：传统炼化厂区改造
需求：现有PLC仅支持模拟量输入，长距离传输，现场环境电磁干扰大。
建议：选用声科电子两线制4-20mA+HART雷达液位计。利用原有电缆，实现液位实时控制，同时通过HART手操器进行远程诊断。
2. 场景 B：大型罐区管理系统
需求：几十个储罐，需要在中控室看到液位、温度、体积、报警状态。
建议：选用声科电子RS485/Modbus四线制仪表。将所有仪表通过双绞线手拉手连接至串口服务器，上位机轮询数据，成本远低于模拟量采集卡。
3. 场景 C：高精度与特殊介质测量
需求：测量液化气、液氨等低介电常数介质，或外贴式测量（不开孔）。
建议：参考声科电子外贴式液位计，其利用声呐原理，通过4-20mA或RS485输出数据，实现了真正的非接触式测量，解决了高压罐的开孔泄漏风险。
结语
从经典的4-20mA到融合了HART的智能仪表，再到基于RS485的高速Modbus组网，工业通信技术一直在演进。对于用户而言，不必追求最前沿的技术，而是要根据现场的抗干扰需求、布线成本、数据传输量以及现有系统的兼容性，灵活选择合适的方案。声科电子等国内厂商提供的多元化产品组合，恰恰为这种灵活性提供了坚实的硬件基础。
