80GHz雷达液位计安装与调试全流程指南

一、概述

80GHz调频连续波（FMCW）雷达液位计（型号SK-R800T）由陕西声科电子科技有限公司研制，广泛应用于化工、冶金、电力、食品等行业的液体与固体介质连续物位测量。其核心优势在于非接触测量、±2mm高精度、77~81GHz工作频率及强抗干扰能力。正确的安装与调试是保障仪表长期稳定运行的前提。本文依据声科电子安装指导规范，系统阐述安装条件、方法、注意事项及调试流程。

二、安装条件

2.1 现场条件评估

依据声科电子安装指导要求，安装前须对现场进行评估：

安装位置：应远离进料口、出料口，避免物料冲击或飞溅干扰雷达波。理想位置为罐顶中心区域。

障碍物规避：雷达波束传播路径（建议至少1米内）须避开搅拌器、加热盘管、梯子、限位开关等固定障碍物。

过程连接：确保罐顶法兰或螺纹接口与仪表规格匹配。容器接管安装须严格遵守接管标准尺寸要求，末端磨平、无毛刺。

空间要求：最高物位不得进入仪表盲区，最低物位应在量程范围内。

2.2 环境限值

避免仪表外壳长时间受强光直射。高温、高湿、多尘或腐蚀性环境须确认型号适用性。

2.3 电气条件

电源：18–36VDC

输出：两线制4–20mA / HART

通讯：蓝牙5.1（有效距离≤20米）

三、安装方法

3.1 机械安装

（1）安装角度

液体介质：法兰与液面平行，电磁波垂直入射液面

固体介质：若物料堆积角较大且盲区要求小，使用万向结构调整发射方向。最大允许倾角10°，优先控制在5°以内

（2）安装就位

垂直度偏差≤±0.5°，开机后可通过【安装校准】菜单辅助确认

法兰螺栓扭矩：200Nm

螺纹安装须使用密封带或密封胶，确保过程密封

（3）波束角控制

天线尺寸越大，波束角越小（±4°~±1.9°），干扰回波越少

波束范围内不得安装任何内部装置

（4）空气吹扫接口

高浓度粉尘场合可使用内置空气吹扫接口，建议间歇工作

间歇方式最大6bar，持续方式最大1bar，须使用干燥空气

3.2 电气接线

接线程序：

电源/信号端子连接直流电源，同时作为4–20mA模拟输出及HART接口

负载电阻≥250Ω

接线须由专业电工执行，严禁带电操作

接地要求：

使用截面积≥2.5mm²黄绿导线连接到现场接地网

接地电阻≤4Ω，单独接地极，避免与其他大功率设备共用

屏蔽电缆两端接地，传感器内部屏蔽直接接内部接地端子

电缆敷设与密封：

电缆避开高温区域和移动设备

使用与电缆外径匹配的认证格兰头

进线口电缆向下弯曲，使积水自然流下

室外或潮湿环境须加强防水防潮

四、安装注意事项

4.1 机械安装注意事项

盲区控制：最高物位严禁进入测量盲区，测量基准面为螺纹法兰密封面

微波波束：不得与加料料流相交

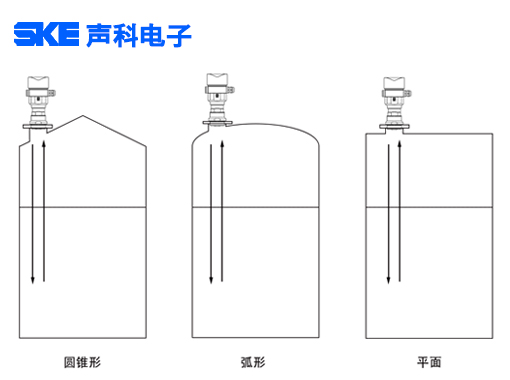

多次反射规避：拱形或圆形罐顶易产生多次反射回波，最佳安装位置为罐顶外侧

搅拌器影响：尽量远离搅拌器；无法远离时，须在搅拌状态下进行“虚假回波学习”

户外防护：须采取遮阳、防雨措施，避免设备物理性老化

万向节使用：安装角度不得超出10°，调整后须锁紧螺栓防止角度漂移

4.2 电气注意事项

危险区域：不得带电打开仪表外壳

防爆安装：严格遵守IEC60079-14等规范，使用经认证的电缆引入装置

绝缘检查：上电前测量电源/信号线对地绝缘电阻＞20MΩ

密封性：外壳盖须盖紧，格兰头拧紧，防止湿气侵入

严禁改装：不得私自拆卸、加工、改造或修理仪表

4.3 操作与安全注意事项

仪表工作时请勿触摸天线表面，防止人体静电干扰

避免在设备附近使用强电磁干扰源

定期检查端子螺钉紧固状况

使用干燥棉布清洁，不可使用酒精、汽油或有机溶剂

五、安装后调试

5.1 初始上电与基本参数设置

完成安装检查后接通电源，显示屏应正常亮起。通过面板按键或蓝牙APP进入【基本设置】菜单：

5.2 信号调试与验收

进入回波界面：按[ESC]键进入回波曲线界面

评估信号：确认真实物位处存在显著、稳定的峰值，信号强度（纵坐标）远高于噪声基线。介电常数＞4的介质信号强度通常较好

增益调节：若真实回波信号较弱，可适当调高增益，但避免增益过高导致噪声放大

虚假回波抑制：若存在来自罐壁、支架等的固定干扰峰，使用【虚假回波】功能进行学习抑制，最多可设置三个虚假回波位置

5.3 输出校准与验证

设置【4mA位置】对应空罐高度（高位），【20mA位置】对应满罐高度（低位）

空罐验证：罐内为空时，输出电流约4mA，显示值等于高位设定值

满罐验证：罐内为满或有已知物位时，输出电流和显示值应准确

可使用【仿真】功能强制输出特定电流，校验控制系统侧接收情况

5.4 蓝牙APP无线调试

SK-R800T集成蓝牙5.1模块，支持通过“Radar Me”手机APP远程调试：

仪表上电后蓝牙自动激活

手机打开蓝牙，运行APP，搜索设备“SK-R800T_XXXX”

输入配对密码（默认000000）

连接成功后进行参数设置、数据查看、回波曲线分析等操作

5.5 调试后检查

确认无异常报警代码（参见故障码表E01~E80）

记录调试参数及结果至调试记录表

填写安装后检查表，逐项确认仪表完好性、工况匹配度、防护措施等

六、常见故障码及应对

七、结语

80GHz雷达液位计的安装质量直接决定测量精度与系统可靠性。遵循陕西声科电子科技有限公司提供的声科电子安装指导，严格执行安装条件评估、规范化机械与电气安装、落实各项注意事项、完成系统化调试，可显著提升仪表运行稳定性。建议安装完成后填写调试记录表，纳入定期维护计划，并按照ProofTest程序每年至少执行一次安全功能验证。
