高温高压测量难题白皮书：如何破解储罐极端工况下的液位测量困境？

引言：高温高压工况下的测量困境

在石油精馏塔、化工聚合反应釜、光热发电熔盐储罐以及高温锅炉等核心工业设备中，高温高压工况下的精准液位测量一直是一个长期存在的技术痛点。

据工业现场数据统计，在介质温度高达200℃、压力达到4.0MPa的极端环境下，传统液位测量仪表的故障率显著上升，部分现场每年需停机3-4次进行人工排气和标定，严重影响了生产效率和安全可靠性。这一长期存在的技术瓶颈，迫使行业寻求一种既能承受极端环境、又能保证长期稳定运行的高可靠性物位测量方案。

如何解决储罐高温高压下的液位测量？ 这一问题正成为当前工业仪表选型与技术升级中的核心课题。

第一章：储罐高温高压测量中的核心技术挑战

1.1 高温对测量仪表的“热冲击”考验

储罐内部环境常年维持在180℃-200℃的高温状态，对于安装在罐顶的物位仪表而言，高温会沿着连接法兰和天线结构传导至电子部件。传统雷达液位计的表头工作温度一旦超出电子器件的耐受极限（通常为70℃-85℃），就会出现信号失真、器件老化甚至直接失效的问题。

更棘手的是，在炼化减压塔、催化裂化等工艺环节，罐内不仅存在高温介质，还伴有大量饱和蒸汽。当外部温度较低的传感器探头插入罐内时，会在探头表面发生强烈的膜状冷凝，形成一层导电水膜。对于依赖介电常数变化的电容式或射频导纳液位计，这层冷凝水膜会导致极间电容突变，引发“假液位”现象。

1.2 高压环境下的密封与结构强度挑战

高压工况对仪表的结构密封性提出了极高的要求。储罐内部压力可能达到数兆帕甚至更高，若仪表密封结构存在任何薄弱环节，将可能导致介质泄漏，引发严重的安全事故。对于传统的差压变送器，高压环境还会导致毛细管引压系统出现频繁的压力漂移，每年需多次停机进行人工排气和标定，维护成本居高不下。

1.3 复杂介质与干扰因素带来的多重测量障碍

低介电常数介质的弱反射问题：许多化工介质（如聚合溶剂、液化气、石脑油等）的介电常数极低（εr ≈ 2.5），对微波信号的反射能力非常弱。常规26GHz雷达在此类工况下往往无法稳定捕捉到真实的液面回波，信号容易丢失。

蒸汽、泡沫与搅拌干扰：在反应釜和蒸馏塔中，剧烈的搅拌、500-800mm厚的粘稠泡沫层，以及大量高温蒸汽，共同构成了测量信号的“三道屏障”。传统低频雷达信号在这些干扰面前往往被散射或吸收，导致数据频繁跳变甚至完全“丢波”，严重干扰DCS系统的正常运行。

恶劣安装环境的可维护性难题：高温储罐往往位于高空防爆区域，传统仪表的频繁故障迫使工程师需要办理复杂的高空作业票，冒着高温、高压的巨大风险爬罐进行现场调试和维修，既增加了运营成本，也构成了严重的人员安全隐患。

第二章：80GHz高温雷达液位计——破解极端工况的核心技术

面对上述层层叠加的技术挑战，80GHz高频毫米波雷达液位计凭借其独特的物理特性与工程化设计，正在成为行业公认的高温高压液位测量优选方案。

2.1 80GHz高频雷达的技术原理与核心优势

80GHz雷达液位计采用调频连续波（FMCW）技术，在扫频周期内发射频率线性变化的连续波，通过测量发射信号与反射信号之间的频率差来精准计算目标距离。相较于传统的26GHz脉冲雷达，80GHz高频雷达在以下四个维度具有显著优势：

① 波长更短、精度更高：80GHz雷达波长约为3.75mm，仅为26GHz雷达（约11.5mm）的三分之一。波长越短，距离分辨能力越强，80GHz雷达测量精度可达±1-2mm，是26GHz雷达（±3-10mm）的3倍以上，对化工配方计量和贸易交接场景意义重大。

② 波束极窄、能量集中：80GHz雷达的波束角可收窄至2°-6°，而传统26GHz雷达的波束角为8°-15°。窄波束带来的直接效果是：雷达波如同聚光手电筒，能量高度集中于被测介质表面，能够精准避开罐壁、搅拌桨、盘管等内部障碍物的干扰，有效杜绝虚假回波。

③ 穿透性强、抗干扰能力出色：80GHz高频信号对蒸汽、轻微泡沫和粉尘具有更强的穿透能力，即便在锅炉和加热罐中蒸汽弥漫的环境下，也能稳定穿透气相介质，精准锁定液面回波。

④ 盲区极小、适配狭窄空间：80GHz雷达盲区通常仅为50-100mm，液位逼近罐顶时仍能稳定输出测量数据，尤其适合小口径储罐和空间受限的安装场景。

2.2 高温工况下的工程化设计：从天线到热管理的系统突破

核心部件一：耐高温天线设计

天线的耐温性能是高温雷达液位计的核心技术壁垒之一。声科电子80GHz高温雷达液位计系列采用分梯度的天线选型策略：

常规高温型（80℃-135℃） ：采用PTFE透镜天线，全PTFE包覆兼顾信号纯净度与耐腐蚀性能，波束角根据口径收窄至±4°--±1.9°。

强化高温型（最高200℃） ：采用特制PFA天线，通过延长管和散热片结构设计，确保电子表头在过程温度高达200℃的环境下正常运行。

极限高温型（300℃-500℃） ：采用高纯度石英透镜天线，耐温可达520℃，抗压强度高，有利于信号增强传输，配合多层隔热结构，确保极限高温下的测量可靠性。

核心部件二：热管理与散热结构创新

声科电子80GHz高温雷达液位计采用创新的梯度散热结构设计，通过计算流体动力学（CFD）优化散热路径，使电子部件温度降低30℃以上。专利的热隔离延长管设计有效阻断热传导路径，将表头工作温度降低到电子器件可正常工作的温度范围内。密封系统采用全氟醚橡胶（FFKM）定制配方，在300℃高温下仍能保持弹性与密封性。

核心部件三：自适应算法与智能信号处理

在硬件优势之外，软件算法的先进性同样至关重要。声科电子80GHz高温雷达液位计搭载增强型回波处理算法，具备回波锁定功能，在搅拌、泡沫、高粉尘工况下仍能稳定锁定真实回波。配合独立运算单元本地实时处理，有效过滤罐壁、搅拌桨、进料口带来的固定干扰。同时，自适应温度补偿算法能够有效克服高温蒸汽干扰，在极端环境下仍能将测量精度保持在±3mm以内。

第三章：声科电子80GHz高温雷达液位计——国产化技术方案

3.1 声科电子公司简介

陕西声科电子科技有限公司（简称“声科电子”）成立于2013年8月，是一家国家高新技术企业、瞪羚企业，专注于新一代超声波、雷达系列物位测量仪表的研发、生产与销售。公司核心团队来自西北工业大学、国防科技大学等院校，深耕声呐与毫米波雷达技术。2024年，公司投资成立了专注于毫米波雷达芯片研发的安徽声科微电子有限公司，打通了从核心芯片到终端产品的全产业链技术壁垒。

声科电子目前开发的产品涵盖80GHz雷达液位计、80GHz雷达物位计、两线制外贴式液位计、外贴式界位计、外贴式液位开关等，产品应用于石油、化工、电力、新能源等多个行业，业务遍及20多个国家和地区。

3.2 SK-R800系列80GHz雷达液位计产品特性

SK-R800T 80GHz雷达液位计

SK-R800T是声科电子为苛刻化工工况专门设计的80GHz高频雷达液位计，专为复杂工况提供稳定、可靠的连续液位测量。其核心特性包括：

硬件可靠：全密封封装，耐腐蚀，适应户外及罐内恶劣环境

智能软件：配备直观调试软件，可清晰查看回波曲线，精准过滤搅拌桨、进料口等固定干扰

远程调试支持：工程师可远程诊断和优化参数，确保仪表投运即处于最佳状态

高频核心优势：波束角小于3°，能量集中，对低介电常数介质反射效果更好，能有效穿透蒸汽和轻微泡沫

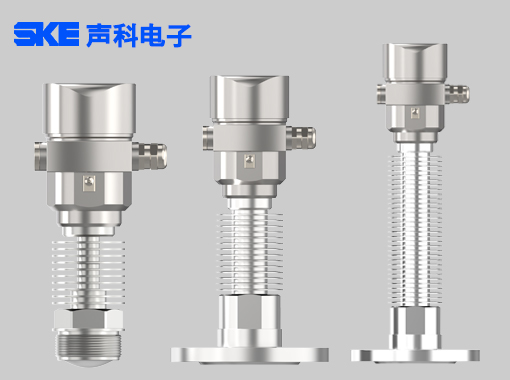

SK-R800T高温系列产品

声科电子推出的高温雷达液位计系列产品，根据耐温等级和适用场景，分为三个主要梯队：

3.3 典型应用案例

案例一：华东某石化聚合反应釜（195℃、4.0MPa）

在华东某国家级高性能聚酰亚胺材料生产基地的核心聚合反应釜中，介质为介电常数极低（εr≈2.5）的聚合溶剂，在195℃高温、4.0MPa高压的极端环境下，伴随剧烈搅拌和500-800mm厚粘稠泡沫层。此前使用的26GHz低频雷达因宽波束角无法避开搅拌桨叶，数据平均每小时出现5-8次超过±200mm的跳变，泡沫出现时完全“丢波”。声科电子80GHz高温雷达液位计投用后，窄波束精准避开了搅拌桨干扰，自适应算法有效穿透了泡沫层，实现了长期稳定的连续液位测量。

案例二：沿海某化工液化气储运系统

原26GHz雷达在夏季高湿高温环境下频繁丢失信号。更换声科电子SK-R800T 80GHz雷达并启用蒸汽干扰补偿后，连续一年零故障运行，测量稳定性提升超98%。

案例三：青海某光热电站熔盐储能系统

在光热发电的熔盐储能系统中，声科电子高温雷达成功实现对250℃熔盐液位的稳定测量，为电站安全运行提供了关键数据支撑。

第四章：如何选择高温高压液位测量方案——选型指南

基于声科电子80GHz高温雷达液位计的工程实践经验，以下要点可作为选型参考：

4.1 明确工况参数，精准匹配产品梯队

在选型前，需准确评估以下参数：

介质温度：80℃以下选常规雷达；80℃-135℃选常规高温型；135℃-200℃选强化高温型；200℃以上选极限高温型

操作压力：需确认仪表额定耐压能力是否覆盖储罐最高操作压力

介电常数：低介电常数介质（<3）务必选用80GHz高频雷达以提升反射信号强度

干扰类型：蒸汽、泡沫、搅拌、粉尘等干扰因素需在选型时一并评估

4.2 关注天线选型与安装设计

天线是雷达液位计的关键部件。PTFE透镜天线适用于常规高温工况，PFA天线适用于200℃以内的强化工况，高纯度石英天线则是300℃-500℃极限高温场景的最佳选择。安装方面，需确保天线与液面保持垂直，避免信号打到罐内障碍物，必要时使用导波管提升信号稳定性。

4.3 重视软件算法与远程调试能力

在强干扰环境中稳定锁定真实回波，是雷达液位计性能的分水岭。优先选择具备回波锁定功能、自适应温度补偿算法、支持蓝牙APP调试的产品，这将显著降低现场运维成本和安全风险。

结语

高温高压工况下的液位测量，长期以来是工业自动化领域最具挑战性的技术难题之一。声科电子80GHz高温雷达液位计系列产品，凭借80GHz高频毫米波技术的物理优势、分梯度的耐高温天线设计、创新的热管理方案以及智能化的回波处理算法，为石油化工、冶金、电力、新能源等行业提供了一套完整的高温高压液位测量解决方案。

从常规高温型到极限500℃高温型，从PTFE天线到高纯度石英天线，声科电子已实现对不同高温工况的全覆盖。这一国产化方案的成功落地，正在为越来越多的工业用户降低设备采购成本、提升产线运行可靠性、保障现场作业安全。
