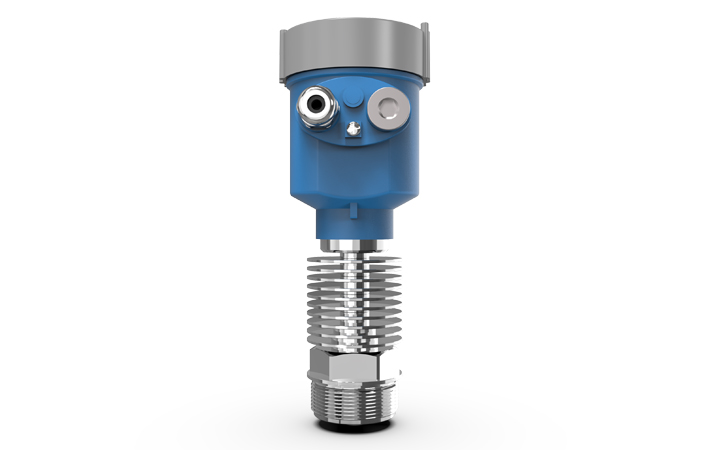

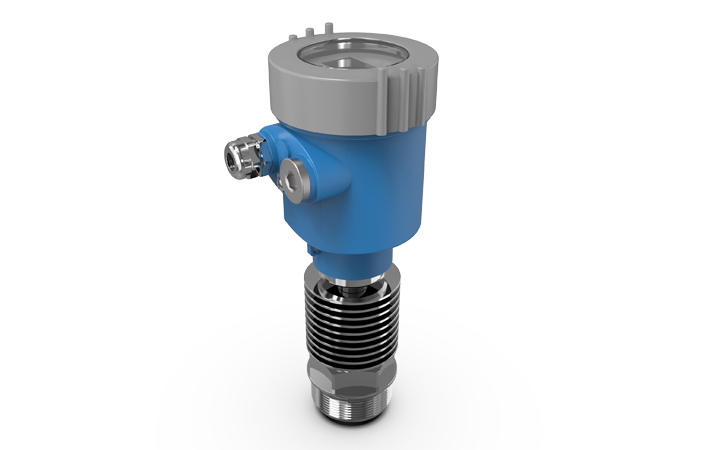

强化高温型80GHz雷达液/料位计(耐高温达:  200℃)

强化高温型雷达液/料计适用于熔盐储能、高温沥青等多种工况。
耐高温达: 200℃
适用于:针对熔盐储能、高温沥青等特殊介质
[ 特制PFA天线 ]
80GHz毫米波雷达,采用了专为高温工况设计的延长管及散热片结构,该设计确保了在温度高达200℃的环境下,设备也能够运行自如。为了应对高温工况下的测量挑战,SK-R800NH高温液位仪表在常规高温型雷达液位计的基础上,经过优化设计,采用特制PFA天线,通过在仪表表头和过程连接之间加装延长管,并选用了耐高温的压电组件和导线,使得仪表能够在过程温度高达200℃的工况下稳定运行。
强化高温型雷达液/料位计

  • 强化高温型80GHz雷达液/料位计
    调频连续波,适应性强
    调频连续波(FMCW)技术
    适用于测量液位和固体
    穿透性强,适用于熔盐储能、高温沥青等多种工况。
  • 强化高温型80GHz雷达液/料位计
    测量精度高
    测量精度可达2mm
  • 强化高温型80GHz雷达液/料位计
    多种语言支持
    多语言支持,回波显示,便于维修人员分析调试
  • 强化高温型80GHz雷达液/料位计
    测量不受环境影响
    受诸如温度、压力、灰尘等工艺条件的影响
    支持Hart,Modbus等协议
  • 强化高温型80GHz雷达液/料位计
    工作原理

          高温80G雷达液位计采用调频连续波(FMCW)技术,在扫频周期内发射频率变化的连续波,被物体反射后的回波与发射信号有一定的频率差,通过测量频率差可以获得目标与雷达之间的距离信息。



适用范围

  • 被测介质
    适用于熔盐、高温沥青等多种工况。
  • 工作温度
    -40℃~200℃
  • 工作压力
    -1~16bar
  • 防爆等级
    ExdbiaIICT6Gb
  • 防护等级
    IP67
  • 被测介质
    适用于熔盐、高温沥青等多种工况。
  • 工作温度
    -40℃~200℃
  • 工作压力
    -1~16bar
  • 防爆等级
    ExdbiaIICT6Gb
  • 防护等级
    IP67

技术参数

  • 通讯方式
    二线制
  • 量程
    10m,20m, 30m,120m
  • 测量误差
    ±2 mm
  • 信号输出
    4~20mA、HART、Modbus
  • 电源
    DC 24V
  • 环境湿度
    (0%~95%)RH
  • 防护
    IP67
  • 频率
    77GHz-81GHz
  • 显示
    128×64 LCD
