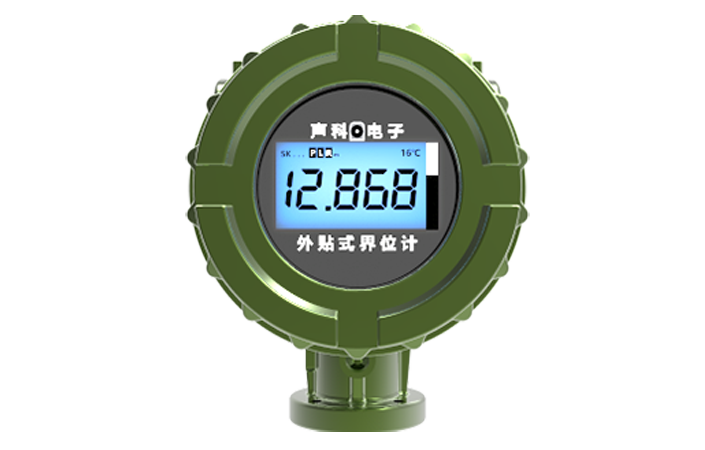

外贴式界位计
实现对密闭容器内界位高度的真正非接触测量
-
储罐外壁安装，安全可靠不影响生产
-
两线制外贴式界位计
-
精准测出界面位置，不受罐体内部介质影响
-
工作原理

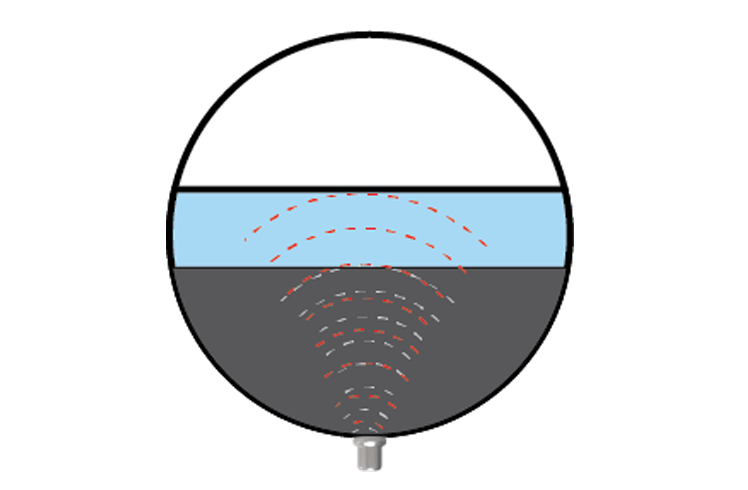

如图所示，测量界位时，两束不同频率的声呐波信号从探头发射出去，经过液面和界面反射回来后由探头检测到回波信号。回波信号经专有算法处理后计算出时间t,系统根据公式计算出液面和界面高度。
H ： 被测界位或液位高度
t ： 声呐波从发射到返回所用的时间
tg ： 声呐波在罐壁中的传输时间
v ： 声呐波在液体中传播的速度
α： 修正系数
适用范围
-
被测容器
球形、立式、卧式等各种形状。要求容器正下方有长200mm，深200mm，高300mm的探头安装空间。测量探头安装位置正上方到液体最高页面之间无固体结构（横向隔板、漏板、立柱、搅拌）等阻隔。容器底部罐壁（装测量探头位置）≤100mm。容器底部罐壁（装测量探头位置）无衬层或气体夹层。容器底部罐壁（装测量探头位置）为硬质材料，如碳钢，16MnR，304，316，玻璃钢，硬橡胶等。 -
被测液体
被测液体介质动力粘度＜50mPa·s(cP)。液体无严重沉积、结晶物及自聚。液体不能悬浮大量固体和沉积大量泥沙，不能为乳浊液，不能有大量气泡。被测液体最好是单一液体或相溶混合物，如果是两种或多种不相溶液体，会形成明显界面，那么仪表要做特殊设置。
技术参数
-
量程规格3m、5m、10m、15m、20m、30m、50m
-
显示分辨率1 mm
-
短时间重复性1 mm
-
测量误差±1‰FS，±2‰FS，±5‰FS
-
信号输出（4～20）mA，HART（最大负载500Ω）
-
通信RS485、红外、HART、Modbus
-
继电器报警输出AC 250V 5A，DC 30V 5A
-
主机适用环境温度-20℃～ 70℃（常温型），-40℃～ 70℃（低温型）
-
探头适用环境温度-196℃～ 120℃（常温型），60℃～200℃（高温型）
-
防爆标志ExdIICT6
-
外壳防护等级IP65，IP67
-
界位显示128x64 LCD
-
盲区无盲区或微小盲区。盲区与壁厚有一定关系，微小盲区是壁厚的两倍。
-
电源DC 24V
-
电气接口M20x1.5
-
探头至主机电缆长度5m、10m、15m、20m、25m、30m
-
主机重量2 KG
-
主机外形尺寸长158mm x 宽112mm x 高146mm
-
主机基座孔直径M5
产品资料
| 文件名称 | 文件类型 | 上传日期 | 文件大小 | 下载 |
|---|---|---|---|---|
| 声科电子产品选型册 | 2023-03-23 | 22.18MB |
|

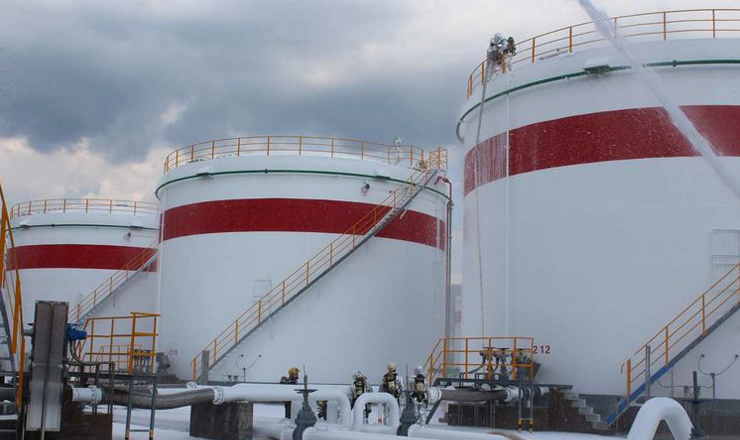

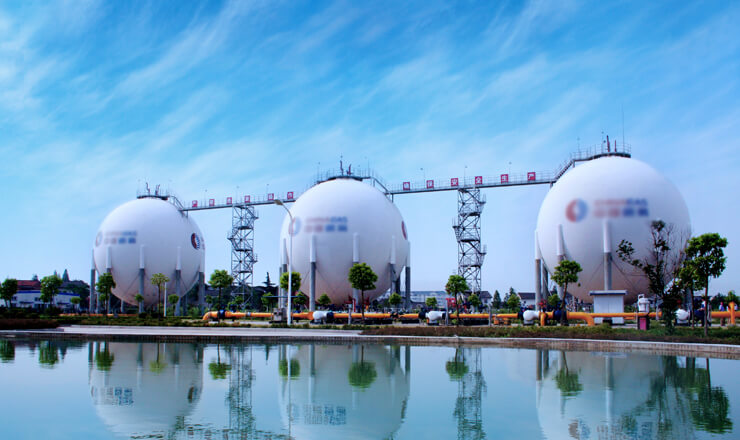

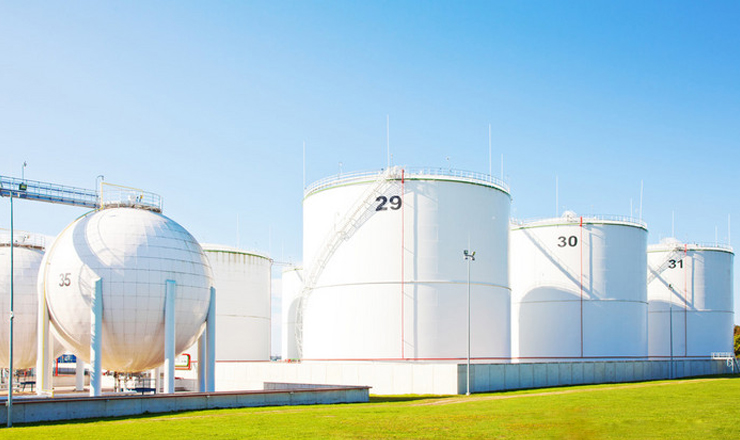

应用场景
