声科电子现场案例解析：雷达倾斜安装如何导致液位测量失准？

客户反馈

近期，我司（声科电子）接到山东某化工厂客户反馈，反映雷达液位计测量数值出现明显偏差。售后工程师第一时间赶赴现场进行全面回勘，最终定位问题根源——雷达安装倾斜导致波束路径偏移，是影响测量精度的关键因素。

问题分析：为什么倾斜安装会导致测量失准？

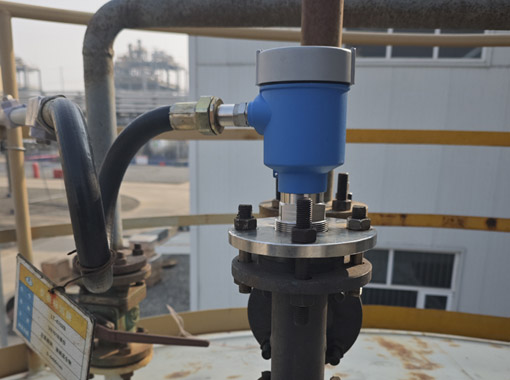

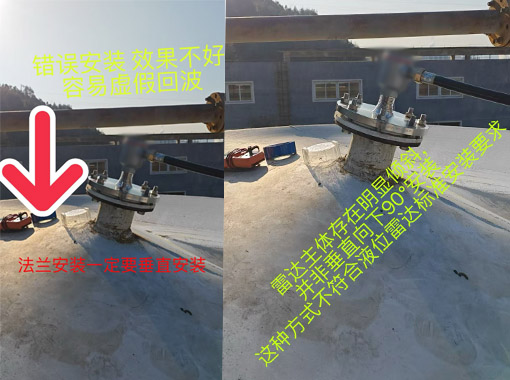

在现场勘查中，工程师发现雷达安装存在以下典型问题：

波束偏离垂直方向

雷达液位计的工作原理依赖微波信号垂直向下发射，并接收从液面反射的回波。若安装倾斜，波束不再垂直于液面，回波路径发生偏移，导致计算出的液位距离与实际值出现误差。

易引入干扰信号

倾斜的波束更容易扫到罐壁、内部管道、支架等固定干扰物，产生虚假回波。这些干扰信号在雷达信号处理中可能被误识别为真实液面回波，造成数据显示跳变、波动或不稳定。

长期稳定性下降

非垂直安装还会使雷达天线面与液面的有效反射面积减小，信号强度降低，尤其在低液位或介质介电常数较低时，可能导致信号丢失、测量中断。

声科电子整改建议

针对此类安装问题，我们提出以下标准化整改方案，确保雷达液位计长期稳定、精确运行：

1. 调整安装垂直度

确保雷达法兰与罐体安装口完全垂直，雷达探头应严格垂直向下（90°）。

允许偏差范围：≤ ±3°（一般工况）。建议使用角度仪辅助校正。

2. 检查安装底座状态

检查安装底座是否平整，有无变形、焊接残留或异物。

如有问题，需清理、校正或更换底座，确保雷达安装面平整牢固后再进行固定。

3. 安装后调试与验证

完成安装后，必须通过雷达调试界面（如就地显示或远程软件）查看回波曲线。

校准并确认有效回波信号强度与稳定性，排除虚假回波干扰。

正确的安装是保障雷达液位计测量精度的第一道防线。声科电子提醒各位用户：

在安装前务必阅读产品安装规范；

施工中注意校验垂直度与底座平整度；

调试阶段做好信号验证，避免因安装不当引发后续测量问题。

我司售后团队将持续为客户提供现场技术支持与培训，确保每一台雷达物位仪表都能在工况中发挥最佳性能。如您在现场调试中遇到问题，欢迎随时联系声科电子技术支持团队。
