雷达水位计测量时遇到干扰物的方法

发布日期:2023年09月13日 文章作者:声科电子 阅读量:283

雷达水位计是一种非接触式测量的仪表,它在测量时不受水流量。温度梯度的影响,测量准确可靠,因此被广泛应用在水利行业。但是雷达水位计也会存在一些问题,会有一些干扰因素使得雷达水位计的测量不那么准确,出现误差,到底怎么去区分干扰物,这个问题也成了一些令物位仪表行业人头疼的问题。

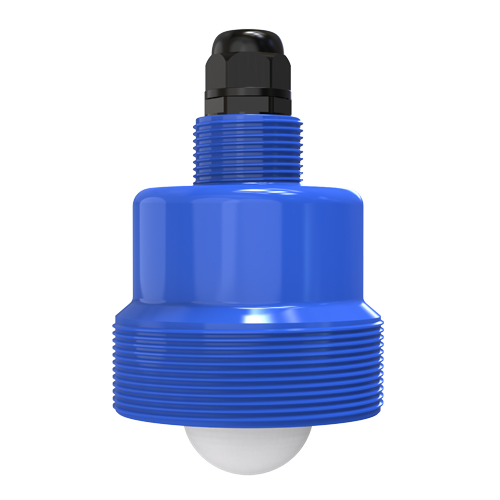

雷达水位计、80GHz雷达水位计

我们所说的雷达水位计干扰问题指的是雷达天线波束宽度范围内,只能测量被测物体的距离,无法区分被测物体是否为水面。其他物体进入雷达测量范围时,会影响测量结果,安装高度高时,雷达测量范围大河床露出。在这种情况下,无法区分河床和水面,容易出现测量误差。针对这种问题,应该怎样区分呢?根据雷达测距原理,当雷达水位计的测量范围内有多个物体时,即当有干扰物体进入测量范围时,雷达水位计将无法区分水表面和干扰物体。雷达水位计采用的一般方法是选择反射信号强度最高的信号或距离最近的信号来计算距离,这样计算的水位就会出现误差。因此,有专家提出了一种能够将水面与其他干扰物体区分开来的方法,可以有效解决干扰物体进入雷达测量范围带来的误差。

有专家做一个试验,采用77GHz雷达水位计,最大连续扫频带宽为4GHz,中频信号经过快速傅里叶变换处理,其分辨率可以达到3.75cm,也就是说区分两个物体的最小距离是3.75cm采用快速傅里叶变换对雷达测量范围内的被测物体进行初步检测,确定被测物体的个数。假设被测物体的个数为1,则进一步提高了被测距离的精度,假设被测物体的个数大于1,则需要判断被测物体是否为水面,进而提高测量距离的精度。主要从这几方面分辨,看是否在运动,一般水面不是静止的,会有波动,干扰测量的物体多为固体,表面没有波动。其次观察反射率的差异,一般来说,水面的反射率会高于其他物体。最后还可以通过运动的周期性,水面的波动具有一定的周期性。

以上几种方法都是可以区分雷达水位计测量时遇到的干扰物,但是这也是专家所提出的具有建设性的几种理论方法,相信慢慢通过技术的不断进步,这个问题一定会得到解决
