静压液位计与外贴式液位计对比

发布日期:2023年07月14日 文章作者:声科电子 阅读量:497

液位计是一种用于测量液体在容器中的高度的仪器,它有多种类型和原理,适用于不同的场合和条件。本文将对比两种常见的液位计:静压液位计和外贴式液位计,分析它们的工作原理、优缺点和应用范围。

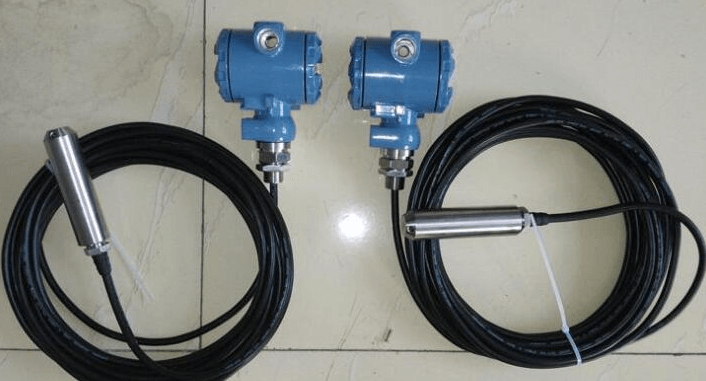

静压液位计是一种利用液体静压力来测量液位高度的仪表,它有气相和液相两个取压口,通过测量两个压力之差来计算液位 。静压液位计的优点是应用广泛,稳定性好,无机械磨损,结构简单,体积小。它不受温度、密度、粘度、电导率等因素的影响,可以测量高温高压、有毒有害、易燃易爆等介质的液位。静压液位计的缺点是受温度变化影响大,需要进行温度补偿。测量杂质较多的介质时,引压管和毛细管易堵塞,造成测量误差。当容器内有蒸汽时会在负相引压管内冷凝成液体,造成测量误差,需要在引压管装储液,定期进行人工排液。天气寒冷时引压管内的液体容易凝固,需要进行伴热保温。测量的综合误差大,变送器测量微差夺的精确度有限,再加上取样管路中液柱的不稳定等因素致使实际测量的综合误差较大。

外贴式液位计、液位计

外贴式液位计是一种利用声纳测距原理,不在罐壁上开孔,不用法兰,不接触罐内的液体和气体,实现在线安装、维护,是一种完全非接触式仪表 。外贴式液位计的优点是安全:在测量有毒害、有腐蚀、有压力、易燃爆、易挥发、易泄漏的液体时,不使用阀门、连通管、接头,没有漏点,不接触罐内的液体和气体 。安装、维修方便:安装维修时不动火,不清罐,不影响生产 。可靠耐用:传感器中无机械运动部件,并严格密封,与外界隔离,不会磨损或腐蚀 。永久精确:通过自动校准功能,实现仪表实时自动校准,保持仪表最高的测量精度 。外贴式液位计的缺点是价格较高。对容器壁要求较高,要求壁厚均匀且无裂纹等缺陷。对容器内介质要求较高,要求无气泡、悬浮物等干扰。对容器形状要求较高,要求容器为圆柱形或球形。

综上所述,静压液位计和外贴式液位计各有优劣,适用于不同的场合和条件。在选择液位计时,需要综合考虑介质的性质、容器的形状、温度和压力的变化、安装和维护的难易、测量的精度和稳定性等因素,选择最合适的液位计。
