工业仪表防雨防雷是一项非常重要的系统工程，直接关系到生产安全、设备寿命和测量数据的准确性。下面我将从防雨和防雷两个方面，分别介绍实用且可操作的措施。
一、 防雨措施（防潮湿、防水）
防雨的核心是防止液态水进入仪表及其连接部件，同时也要防范由此引发的冷凝和潮湿问题。
正确的仪表选型与安装位置
防护等级（IP代码）：在采购仪表时，必须选择具有适当防护等级的产品。对于户外或可能被水淋的场合，壳体防护等级至少应达到 IP65（防喷水）或 IP66（防强烈喷水），对于需要短暂浸入水中的场合（如地下井），应选择 IP67 或 IP68。

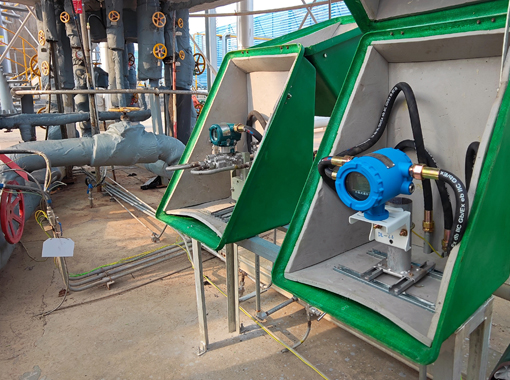

安装位置：尽可能将仪表安装在屋檐下、防护箱内或背风侧，避免直接暴露在雨水中。确保仪表安装座高于可能积水的地面。
仪表箱/接线盒的密封
使用合格的仪表箱：户外仪表箱应密封良好，箱门应有防水胶条。进线口应使用防水格兰头（电缆密封接头），确保电缆与箱体之间的缝隙被紧密封堵。
密封胶的使用：对于箱体上的闲置接口、螺丝孔等，应用密封泥或硅胶进行封堵。箱体之间的连接处也可涂抹密封胶增强效果。
电缆引入口的防水处理
电缆敷设方向：电缆应自下而上引入仪表箱，防止雨水沿电缆线缆流入箱内。形成“滴水弯”是常用且有效的方法。
接头防水：所有户外电缆接头应使用防水接线盒，并采用自粘性防水胶带+绝缘胶带+PVC胶带（由内向外）多层缠绕，或使用专用灌胶式防水接线盒。
防冷凝措施
在密闭的仪表箱内，由于昼夜温差，内部容易产生冷凝水。可采取以下措施：
加热器：在箱内安装小型恒温控制加热器，提高箱内温度，降低相对湿度。
干燥剂：放置硅胶干燥剂包，并定期更换。
透气阀（呼吸器）：安装防水透气阀，平衡箱内外气压，同时阻止液态水进入。
二、 防雷措施（防浪涌）
防雷的核心是泄放雷电流（直击雷）和限制浪涌电压（感应雷），保护精密的电子仪表。
雷电对仪表的损害主要有两种途径：直击雷和感应雷。仪表系统主要防范的是感应雷引起的浪涌过电压。
直击雷防护
接闪器（避雷针/带）：在高处的仪表（如塔顶、罐顶的液位计、温度计）附近或所在建筑上安装避雷针，引导雷电流安全入地。仪表应在避雷针的保护范围之内。
等电位连接与接地系统
良好的接地是防雷的基础：所有仪表的金属外壳、电缆桥架、保护管、仪表箱等均应可靠接地。
等电位连接：将仪表系统、电气系统、防雷系统的接地体连接在一起，形成一个统一的接地网。这可以防止不同系统之间出现“地电位差”，从而产生反击电流损坏设备。接地电阻应尽可能小，通常要求 ≤4Ω。
浪涌保护器（SPD）的安装
这是保护仪表免受感应雷和操作过电压损害最直接有效的方法。需要在所有引入/引出仪表控制室的信号线和电源线上安装SPD。
电源线路防护：在仪表供电的电源入口处（如仪表箱空开前端）安装电源浪涌保护器。
信号线路防护：在仪表的信号输入端（如PLC/DCS卡件前端）或现场仪表箱内，针对不同的信号类型安装相应的信号浪涌保护器：
4-20mA模拟量信号
HART/Profibus/Modbus等现场总线信号
热电偶/热电阻信号
Ethernet/RS-485/RS-232等通讯信号
安装原则：SPD应安装在需要保护的设备的入口处，并保证其接地线尽可能短而粗，以快速泄放浪涌电流。
电缆屏蔽与敷设
屏蔽层接地：仪表信号电缆应采用屏蔽电缆，且屏蔽层至少应在一端做良好接地（通常是在控制室端）。对于抗干扰要求高的场合，可采用双层屏蔽或更复杂的接地方式。
合理敷设：信号电缆与动力电缆应分开敷设（如保持30cm以上间距或分桥架敷设），减少电磁耦合干扰。电缆应敷设在金属桥架或保护管内，并将桥架和保护管多点接地。
