陕西声科便携式油位检测仪在安徽某110KV变电站的应用

发布日期:2023年11月22日 文章作者:声科电子 阅读量:521

便携式油位检测仪是我司针对变压器油枕开发的一款便携式油位计, 它是一种利用声呐测距原理、从油枕外部(底部)测量内部油位的仪表,该产品实现了完全隔离测量。该产品打破了传统开罐接触的测量方式,实现了对密闭容器内油位高度的真正非接触测量。声呐传感器(探头)吸附于油枕外壁的正下方,不需对被测容器开孔,测量简易。

工作原理

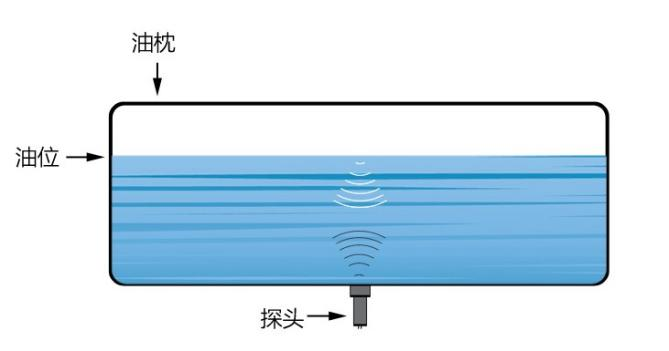

便携式油位检测仪采用声呐测距原理,利用外贴在容器壁外部的专用探头发射、 接收声呐信号,以专用声呐波处理技术为系统内核,采用先进的高速信号处理技术,利用陕西声科的专用算法精确计算出油枕内的油位。测量液位时,声呐波信号从探头发射出去,经过油面反射回来后由探头检测到回波信号,经专有算法处理后计算出时间 t,系统根据回波时间和介质声速计算出油位高度。

便携式油枕液位计实现了不开罐非接触式对密闭容器内油位测量。并且具有以下

1.非接触式测量油位

2.磁吸式固定,无需耦合剂便携式仪表外形小巧,携带方便

3.伸缩式绝缘杆结构

4.分体式结构,操作安全

5.低功耗,可充电

6.高测量精度测量误差

7.实时温度测量


便携式油位检测仪,便携式油位计便携式油位检测仪,便携式油位计png

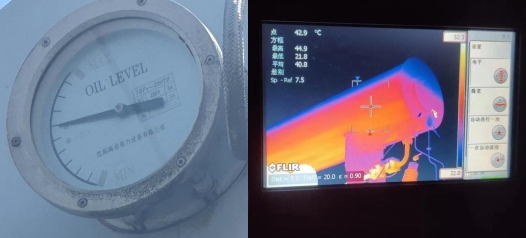

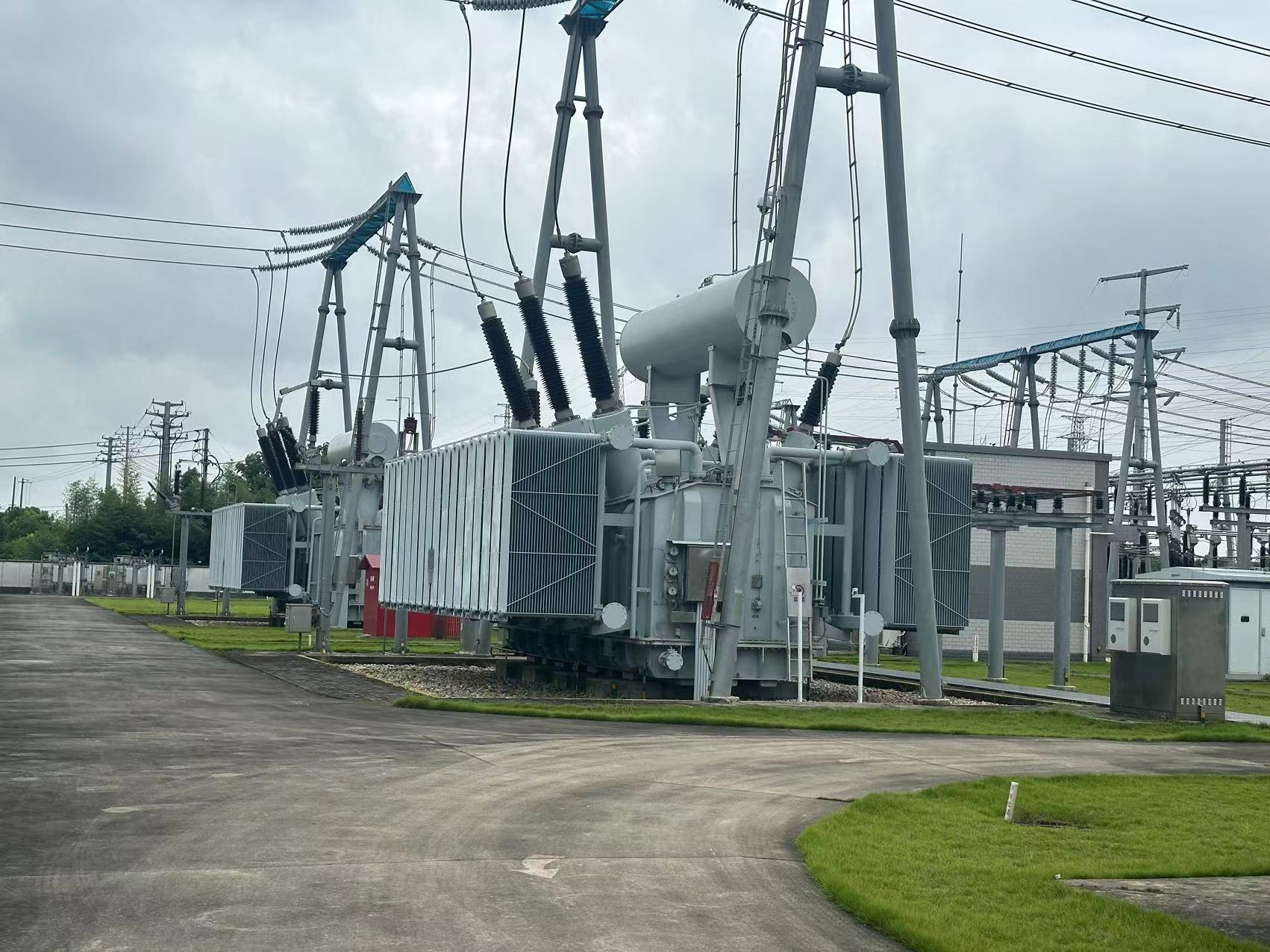

7月27日携带液位计测量宣城某110KV变电站的变压器油枕,此油枕为波纹管式油枕。直径为1米。油枕自带液位计是0-10的显示,当时液位为6,得出液位为600mm。

便携式油位检测仪,便携式油位计便携式油位检测仪,便携式油位计

便携式油位检测仪,便携式油位计

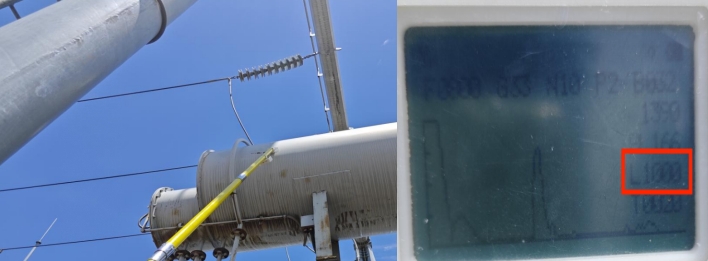

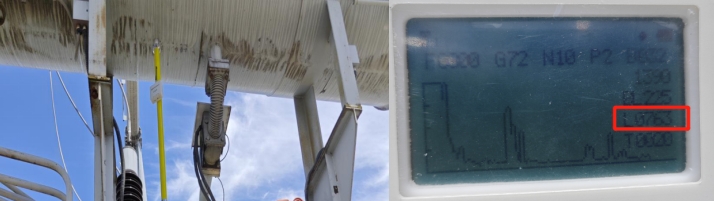

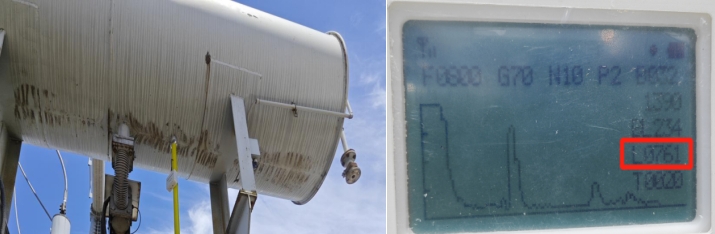

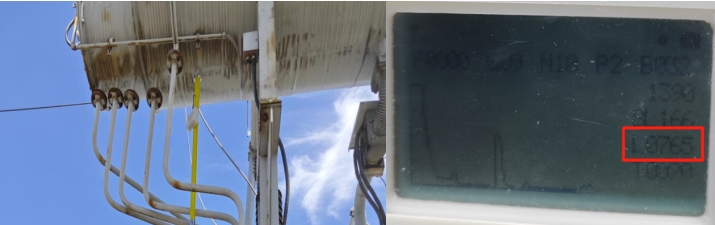

使用便携式油位检测仪进行前中后多点测量,分别测得液位为:前部765mm  中部763mm 后部761mm.。经测量比对,油枕自带液位计与声科油位检测仪液位相差160mm,由此得出,此油枕液位计液位显示不正确。

便携式油位检测仪,便携式油位计

便携式油位检测仪,便携式油位计

便携式油位检测仪,便携式油位计

我们将探头贴至罐体侧面,测得直径为1米。

便携式油位检测仪,便携式油位计

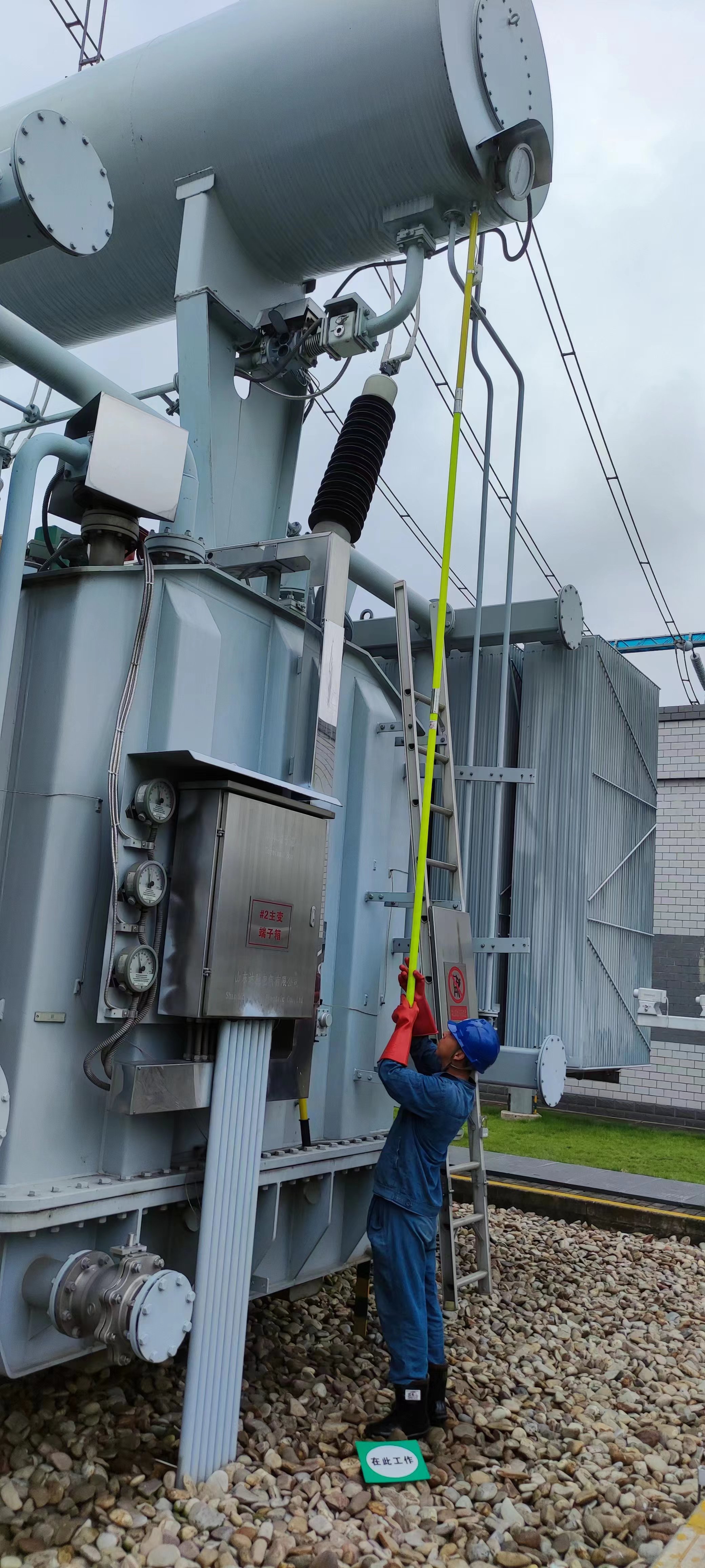

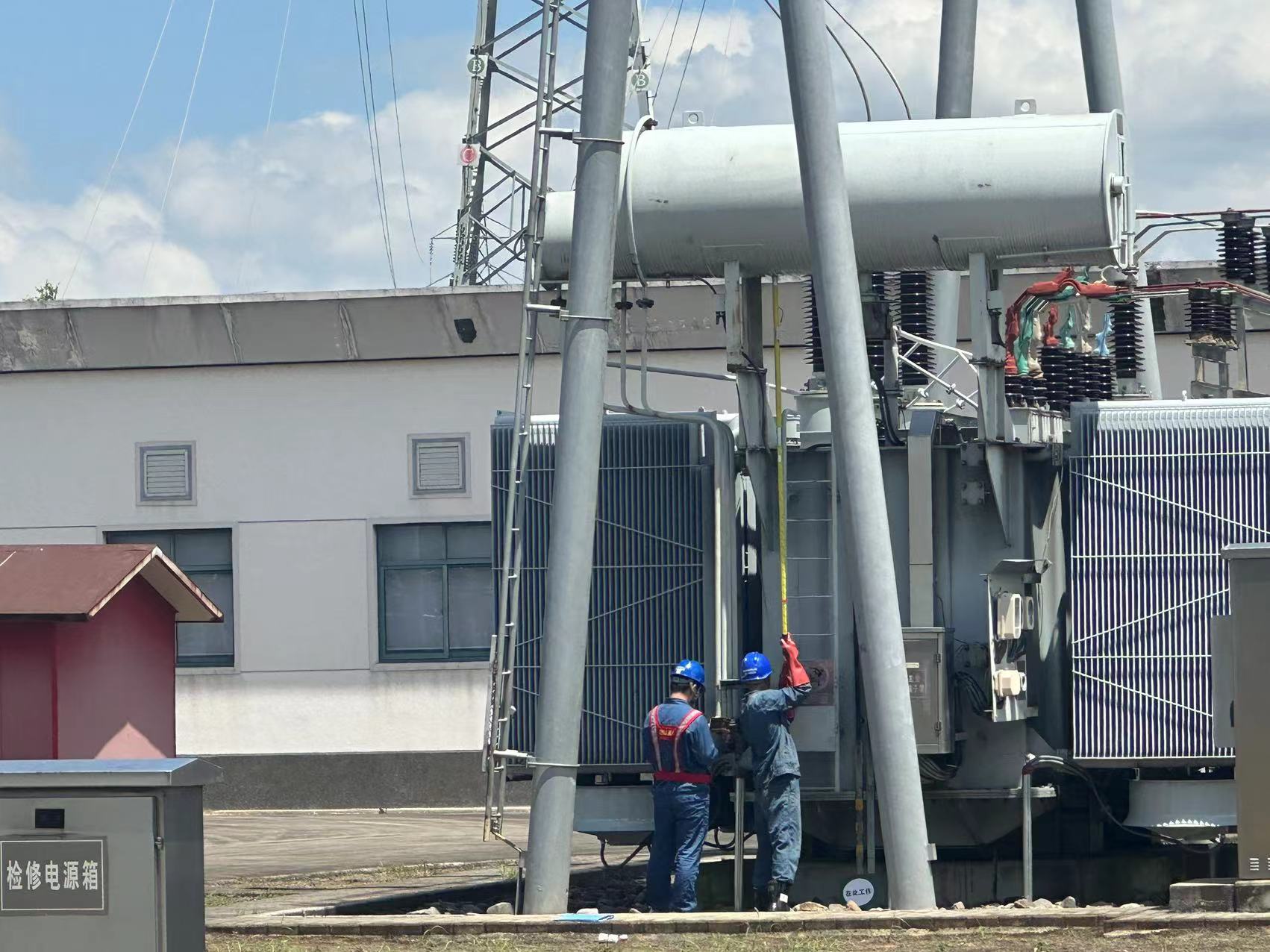

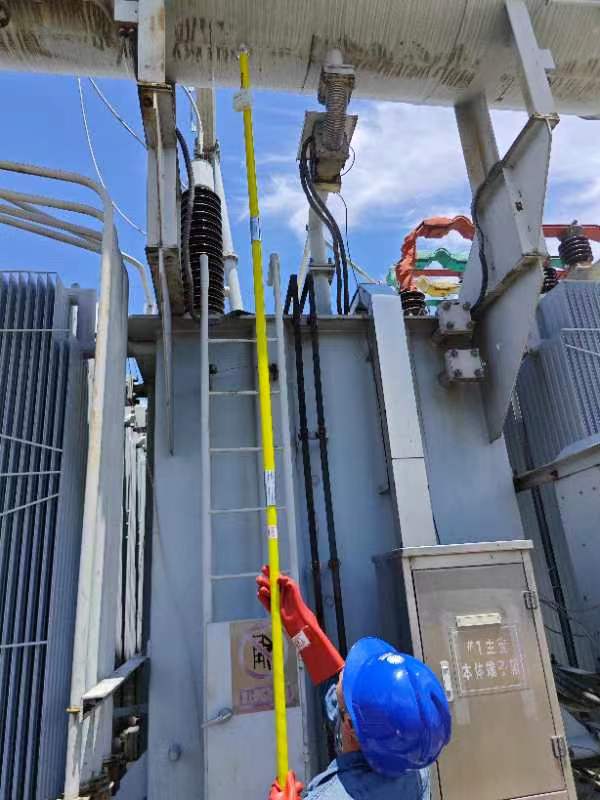

6月28日测量两台220KV变压器油枕,此油枕为胶囊式油枕。因220KV变压器尾部及中部在变压器中间,所以选择多次测量油枕顶端位置。油枕自带液位计是0-10的显示,第一台变压器油枕液位计显示液位为7.2,第二台变压器油枕液位计显示液位为8.

便携式油位检测仪,便携式油位计便携式油位检测仪,便携式油位计

第一台变压器油枕

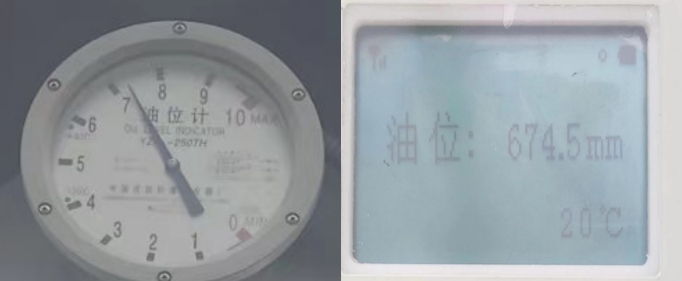

变压器油枕液位计显示液位为7.2,使用便携式油位检测仪进行多次测量,分别测得液位为:第一次674mm  第二次673mm 第三次674mm。

目测220KV变压器油枕直径大概为1100mm,经计算,油枕自带液位计液位为792,便携式油位检测仪液位为674mm.油枕自带液位计高于声科油位检测仪液位118mm,由此得出,油枕液位计液位显示不正确。

便携式油位检测仪,便携式油位计

便携式油位检测仪,便携式油位计

第二台变压器油枕

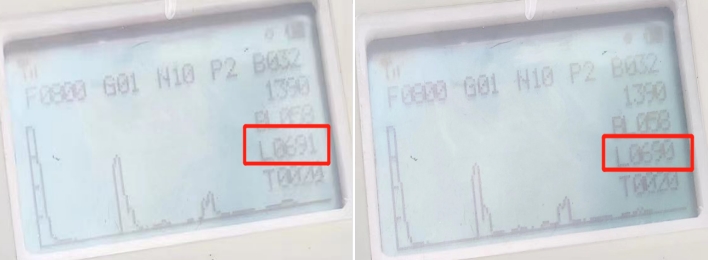

变压器油枕液位计显示液位为8,使用便携式油位检测仪进行多次测量,分别测得液位为:第一次691mm  第二次691mm 第三次690mm。

目测220KV变压器油枕直径大概为1100mm,经计算,油枕自带液位计液位为880,便携式油位检测仪液位为674mm.油枕自带液位计高于声科油位检测仪液位206mm,由此得出,油枕液位计液位显示不正确。

便携式油位检测仪,便携式油位计

便携式油位检测仪,便携式油位计

经此次测量得出,便携式油位检测仪测量。
