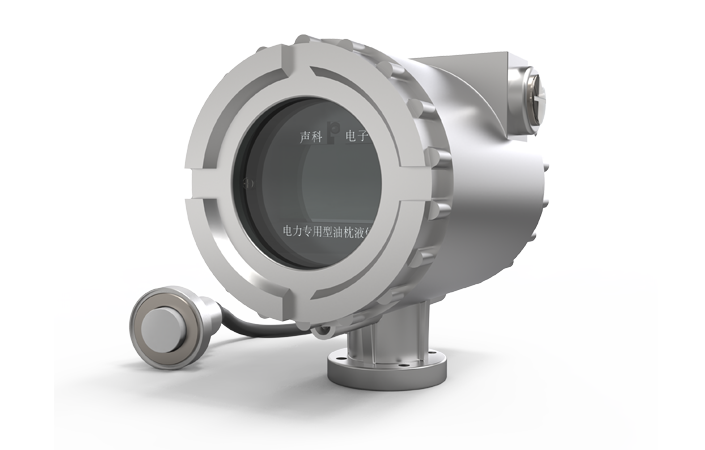

变压器油枕液位计

对密闭容器(油枕)内油位高度的真正非接触测量
变压器油枕液位计实现了对密闭容器(油枕)内油位高度的真正非接触测量。变压器油枕液位计传感器吸附于变压器油枕外壁的正下方即可测量,不需对被测容器开孔,测量简易、安全可靠、操作方便,可与DCS系统连接实现远程监控。

  • 变压器油枕液位计
    真正的非侵入式测量
    非侵入式流量油位
    罐体底部磁吸式固定 无要耦合剂
    便携式仪表 外形小巧 携带方便
    伸缩式绝缘杆结构 操作安全
  • 变压器油枕液位计
    高测量精度
    低功耗 可充电
    高测量精度 低误差
    实时温度测量 校准
  • 变压器油枕液位计
    安装简单-极大的节省您的成本
    低成本
    安装简单,调试简单易操作
    可以做到免调试,极大的节省成本
    7x24小时的免费电话售后支持
  • 变压器油枕液位计
    工作原理

           变压器油枕液位计采用声呐测距原理,利用外贴在容器壁外部的专用探头发射、 接收声呐信号,以专用声呐波处理技术为系统内核,采用先进的高速信号处理技术,利用陕西声科的专用算法精确计算出油枕内的油位。

           测量液位时,声呐波信号从探头发射出去,经过油面反射回来后由探头检测 到回波信号,经专有算法处理后计算出时间 t,系统根据回波时间和介质声速计算出油位高度。



适用范围

  • 被测容器
    容器正下方测量探头安装的空间;罐壁无衬层或气体夹层;探头正上方到液面间,无固体遮挡物(如盘管、隔板、漏板等);罐壁为硬质材料,如各种硬金属、玻璃钢、硬质塑料、硬橡胶等。
  • 被测液体
    液体无大量沉淀、结晶物,内部无密集气泡。
  • 被测处温度
    罐壁温度在-45℃~80℃之间。
  • 环境温度
    主机环境温度在-20℃~70℃之间。
  • 环境湿度
    (0%~95%)RH
  • 被测容器
    容器正下方测量探头安装的空间;罐壁无衬层或气体夹层;探头正上方到液面间,无固体遮挡物(如盘管、隔板、漏板等);罐壁为硬质材料,如各种硬金属、玻璃钢、硬质塑料、硬橡胶等。
  • 被测液体
    液体无大量沉淀、结晶物,内部无密集气泡。
  • 被测处温度
    罐壁温度在-45℃~80℃之间。
  • 环境温度
    主机环境温度在-20℃~70℃之间。
  • 环境湿度
    (0%~95%)RH

技术参数

  • 最大量程
    5m
  • 显示分辨率
    1mm
  • 重复性测量误差
    ≤±10mm
  • 温度测量精度
    1℃
  • 供电电源
    DC24V
  • 信号输出
    4-20mA(二线制)
  • 液位显示
    128×64液晶显示
  • 盲区
    理想工况,盲区3cm,具体由工况复杂程度决

产品资料
