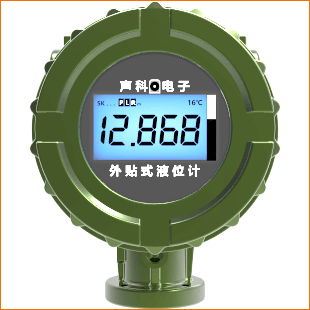

  本公司生产液位计可对密闭容器内液位高度实现真正非接触测量。 声呐传感器(探头)安装于被测容器外壁的正下方(底部),不需对被测容器开孔,安装简易,可以实现在线安装。可对高温、高压密闭容器内的各种有毒物质﹑强酸﹑强碱及各种纯净液体的液位进行精确测量。液位计对液体介质和容器的材质无特殊要求,并采用隔爆设计,满足防爆要求,可广泛使用。

产品详情

真正的非接触式测量


本公司生产液位计突破传统开罐接触的安装方式,可对密闭容器内液位高度实现真正非接触测量。 声呐传感器(探头)安装于被测容器外壁的正下方(底部),不需对被测容器开孔,安装简易,可以实现在线安装。可对高温、高压密闭容器内的各种有毒物质﹑强酸﹑强碱及各种纯净液体的液位进行精确测量。液位计对液体介质和容器的材质无特殊要求,并采用隔爆设计,满足防爆要求,可广泛使用。

极低测量盲区-全量程实时液位跟踪


量程可达30米

测量盲区可低至30mm

抗沉淀,即使有大量沉淀,也不影响测量

测量精度-实时控制生产过程


提供高达1cm的绝对测量精度

全新的温度校准技术为更高的测量精度保驾护航

独特的管道校准技术提供极方便的校准方式

傻瓜式安装-极大的节省您的成本


傻瓜式安装,傻瓜式调试

对于卧罐,可以做到免调试,极大的节省成本

7x24小时的免费电话售后支持

工作原理


外贴式液位计 外测液位计 测量原理 工作原理

如图所示,测量液位时,声呐波信号从探头发射出去,经过液面反射回来后由探头检测到回波信号。回波信号经专有算法处理后计算出时间t,系统根据公式计算出液面高度。
外贴式液位计 外测液位计 测量原理 工作原理

  • H : 被测液位高度
  • t   : 声呐波从发射到返回所用的时间
  • tg : 声呐波在罐壁中的传输时间
  • v  : 声呐波在液体中传播的速度
  • α : 修正系数

适用范围


适用因素 要求
被测容器
  • 球形、立式、卧式等各种形状
  • 要求容器正下方有长200mm,深200mm,高300mm的探头安装空间
  • 测量探头安装位置正上方到液体最高液面之间无固体结构(横向隔板、漏板、立柱、搅拌)等阻隔
  • 容器底部罐壁(装测量探头位置)≤100mm
  • 容器底部罐壁(装测量探头位置)无衬层或气体夹层
  • 容器底部罐壁(装测量探头位置)为硬质材料,如碳钢,16MnR,304,316,玻璃钢,硬橡胶等。
被测液体
  • 被测液体介质动力粘度<50mPa·s(cP)
  • 液体无严重沉积、结晶物及自聚
  • 液体不能悬浮大量固体和沉积大量泥沙,不能为乳浊液,不能有大量气泡
  • 被测液体最好是单一液体或相溶混合物,如果是两种或多种不相溶液体,会形成明显界面,那么仪表要做特殊设置
被测处温度 容器底部罐壁(装测量探头位置)温度决定选择适用的探头,常温探头在(-196℃~120℃),高温在(60℃~200℃)。
环境温度 主机放置处温度决定仪表主机选型,常温型(-20℃~70℃),低温型(-40℃~70℃)
环境湿度 (0%~95%)RH
防爆等级 ExdIICT6
防护等级 IP65、IP67

性能指标


外贴式液位计 两线制 四线制
量程规格 3m、5m、10m、15m、20m、30m、50m
显示分辨率 1 mm
短时间重复性 1 mm
测量误差 ±1‰FS,±2‰FS,±5‰FS
迁移量 ±100m
信号输出 (4~20)mA,HART(最大负载500Ω)
功率 <1W
通信 RS485、红外、HART、Modbus
继电器报警输出 AC 250V 5A,DC 30V 5A
主机适用环境温度 -20℃~ 70℃(常温型),-40℃~ 70℃(低温型)
探头适用环境温度 -196℃~ 120℃(常温型),60℃~200℃(高温型)
适用环境湿度 (0%~95%)RH
防爆标志 ExdIICT6
外壳防护等级 IP65,IP67
液位显示 128x64 LCD
盲区 无盲区或微小盲区。盲区与壁厚有一定关系,微小盲区是壁厚的两倍
电源 DC 24V DC 24V,AC 220V
电气接口 M20x1.5
探头至主机电缆长度 5m、10m、15m、20m、25m、30m
主机重量 2 KG
主机外形尺寸 长158mm x 宽112mm x 高146mm
主机基座孔直径 M5

安装方法


外贴式液位计安装 外测液位计安装 外贴式液位计校准 外测液位计校准 球罐安装外贴式液位计
外贴式液位计安装 外测液位计安装 外贴式液位计校准 外测液位计校准 立罐安装外贴式液位计
外贴式液位计安装 外测液位计安装 外贴式液位计校准 外测液位计校准 卧罐安装外贴式液位计
外贴式液位计安装 外测液位计安装 外贴式液位计校准 外测液位计校准 外贴式液位计管道校准

部分已测介质




行 业 部分己测介质
石化行业 丙烯、LPG(液化气)、C3、C4、正丁烷、丁烷、环氧乙烷、异丁烯、三氟乙烯  丁烯、丁二烯、煤油、汽油、轻质石脑油、戊烷、四氯乙烯、乙烯、氯乙烯  四氟乙烷、轻烃
多晶硅行业 三氯氢硅、四氯化硅、液氯
有机硅行业 液氯、一氯甲烷
氯碱行业 液氯、液氨、碱液
氟化工行业 氟化氢(氢氟酸)、氟利昂、四氟乙烷、三氟乙烯、四氟乙烯、全氟丙烯
苯化工行业 甲苯、二甲苯、邻二甲苯、苯酚、丙酮、纯苯、丁酮、二甲苯、辛醇、乙醇
其它行业 羰基镍、偏二甲肼、三氯化磷、嗅素、变压器油、乙醚、甲基叔丁基醚、氯仿、二甲醚、乙醛、酸性水、硝酸、酚水、盐水、硫酸、牛奶、抽余油、轻质石脑油
